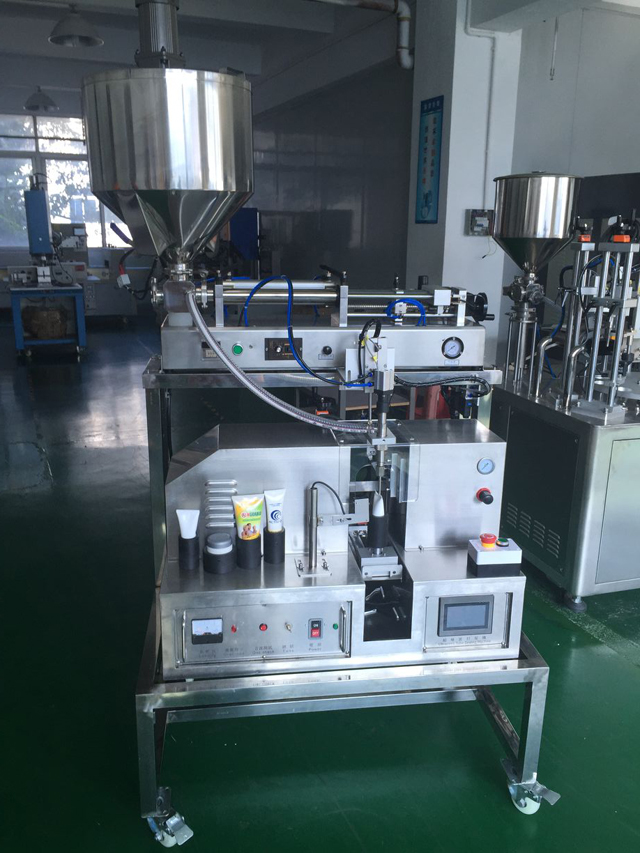

Semi-automatische buisvulmachine met ultrasoon afdichtingsapparatuur

• Model: VK-TFS-002U
• Voeding: 220V/50HZ/enkele fase
• Vermogen: 1500w
• Frequentie: 20Khz
• Buislengte: 40-280mm
• Buisdiameter: 10-80mm
• Vulvolume: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (optioneel)
• Afmetingen: 735*670*1300mm
• Gewicht: 130kg

Bekijk video

Functie en toepassing

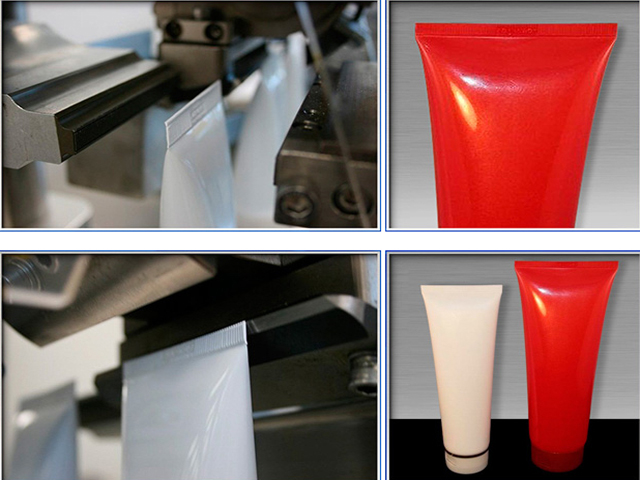

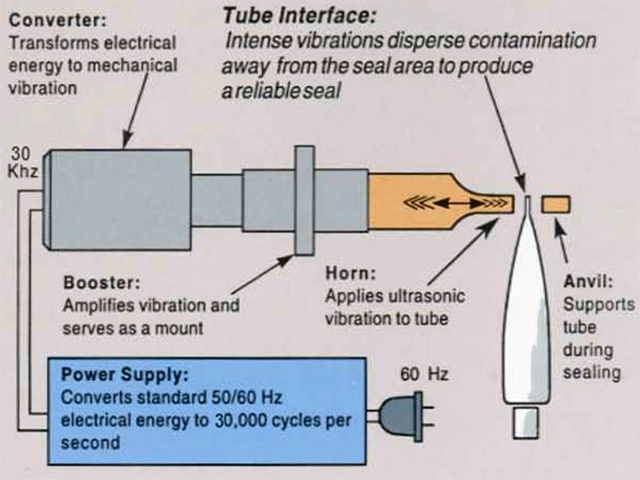

Gebruik ultrasoon om plastic zachte buisstaart te lassen. Geen lijm, vulmiddel of oplosmiddel nodig bij het lassen, verbruikt geen grote hoeveelheden warmte en is eenvoudig te bedienen, hoge lassnelheid, hoge efficiëntie.

Deze machine wordt veel gebruikt in de productie van tandpasta, cosmetica, medische producten, voedingsmiddelen en industriële tubes, etc.

Belangrijkste parameters

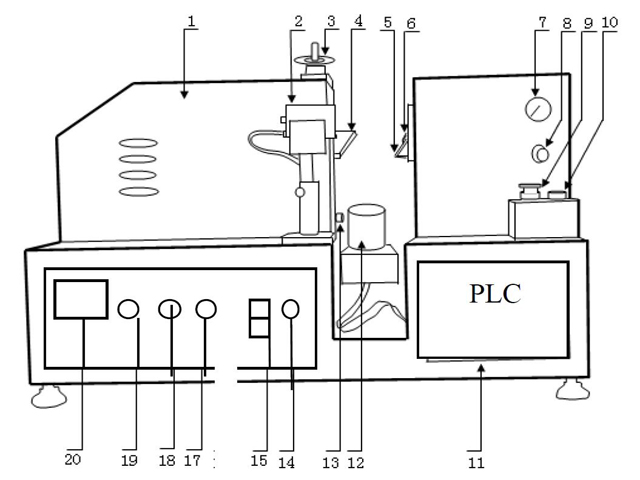

Lay-out van de sluitmachine

1. Hoofdgedeelte
2. Sensor
3. Buishoogte-aanpassing
4. Voorste mal
5. Achtermal
6. Snijder
7. Gasdrukmeter
8. Gasdrukregeling
9. Noodknop
10. Startknop
11. BV
12. Houder
13. Aanpassing van de mallenspleet
14. Stroomlamp
15. Stroomschakelaar
16. Stem af
17. OSC-controle
18. Overbelastingslamp
19. Laadmeter

(Opmerking: Controleer of de schroef aan de voorkant stevig vastzit, anders kan het zijn dat de schroef los zit tijdens het transport)

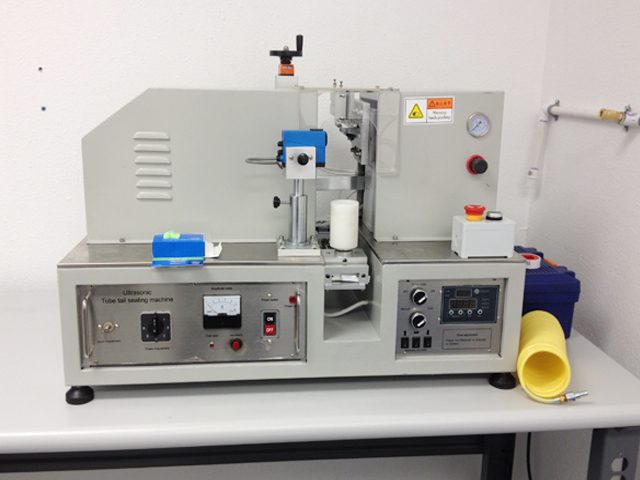

Afdichtingsdeel

• Motorstart: dit is voor de controle van de buishouder die draait
• Voedingscilinder start: dit is voor de controle van de voeding van de buishouder
• Ultrasoon starten van de cilinder: hiermee wordt de werking van de op- en neerwaartse mal gecontroleerd.
• Start van de trimcilinder: dit is voor de bediening van de snijder
• Vulcilinder: Dit is voor de bediening van de vulkopcilinder ster of stop bij handmatige bediening
• Vulstart: Dit is voor het regelen van de vulster of stop bij handmatige bediening
• Ultrasoon starten: Dit is voor het regelen van de frequentie, dit is hetzelfde als de “18. OSC-controle”
• Buisoriëntatie aan: dit is voor de bediening van de Sense aan/uit
• Tijdinstelling: Dit is voor het aanpassen van de vertragingstijd/lastijd/houdtijd
• Vertragingstijd: 0,80
• Lastijd: Buisdiameter 20, de tijd zal ongeveer zijn: 0,20, Buisdiameter 30, de tijd zal ongeveer zijn 0,40, Buisdiameter 40, de tijd zal ongeveer zijn 0,50, Buisdiameter 50, de tijd zal ongeveer zijn 0,7
• Houdtijd: 0,35

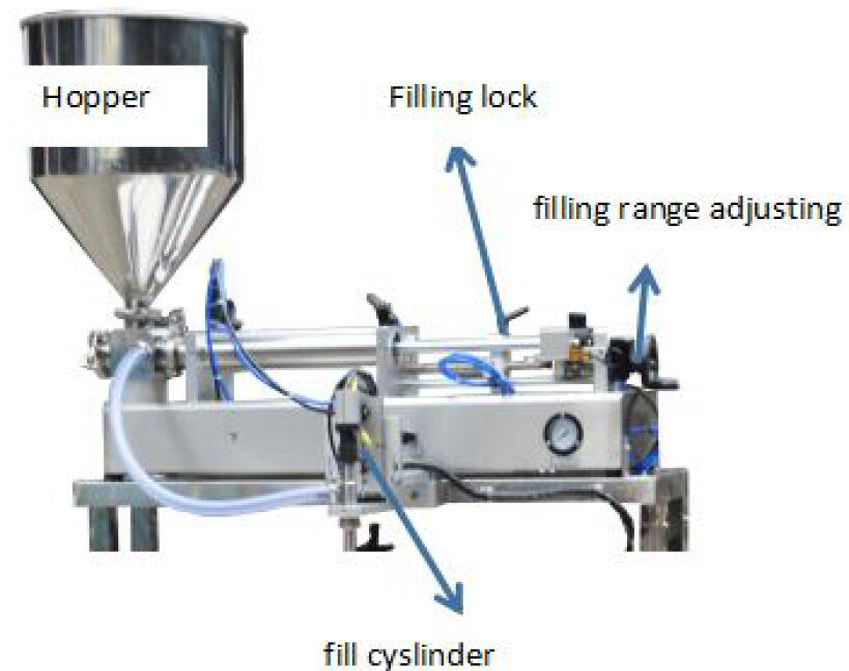

Vullingsdeel

Operationeel proces

1. Sluit de stroom en de perslucht correct aan (0,5 MPa aanbevolen).
2. Druk op de aan/uit-schakelaar
3. Druk op de knop 'OSC check' en stel tegelijkertijd de knop 'Tune' in. Gebruik de schroef op de knop Tune om naar links of rechts te draaien, terwijl u het minimum van 'Signaallampje' (dit zal ongeveer lager zijn dan 1A) en de vaste 'Frequentie-instelling' vindt. (Druk niet continu op 'OSC check', maar druk er af en toe op)
4. Plaats de buis op de houder.
5. Druk op 'Ultrasonic cylinder start', voorste mal en achterste mal worden gesloten. Stel 'Moulds gap adjustment' in, laat twee mallen elkaar net raken en geen opening. Druk op 'Cutter controller' en bevestig dat de cutter soepel werkt. (moet de plastic buis op de buishouder plaatsen wanneer u de aanpassing uitvoert)
6. Plaats de voor- en achtermal en de frees op de oorspronkelijke positie.
7. Plaats de buis op de 'Holder' en druk op 'Feeding cylinder start', de buis zal tussen twee mallen lopen. Pas de hoogte van de houder indien nodig aan. (stel voor dat de buis hoger is dan de achterste mal 2 tot 3 mm)
8. Plaats de buis terug in de oorspronkelijke positie.
9. Stel de status in op automatisch. Schakel de sensor in als de buis een kleurcode heeft. Schakel de sensor anders uit.
10. Druk op 'Auto' en het apparaat werkt automatisch.

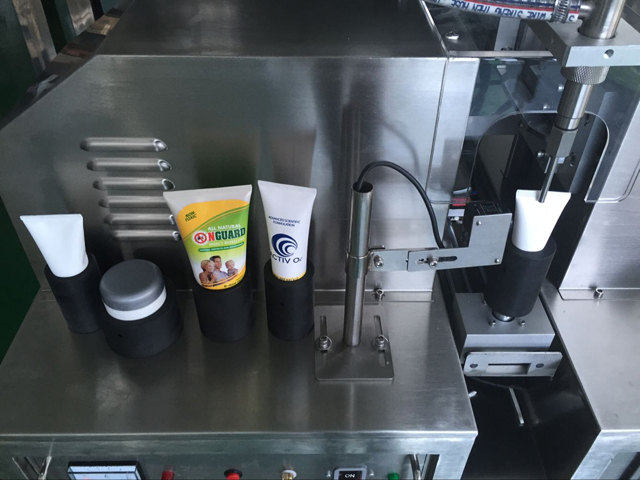

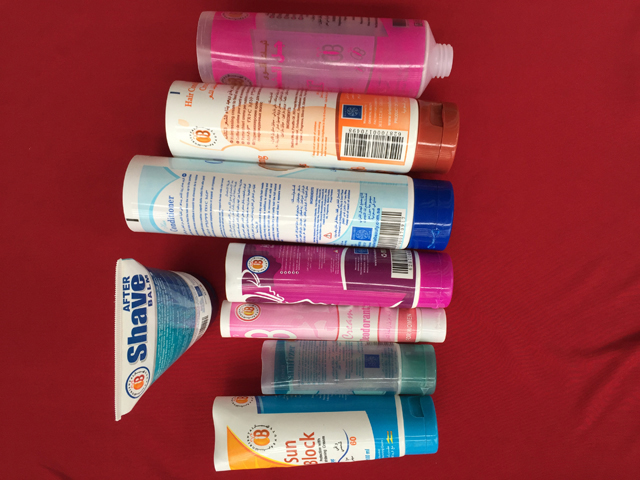

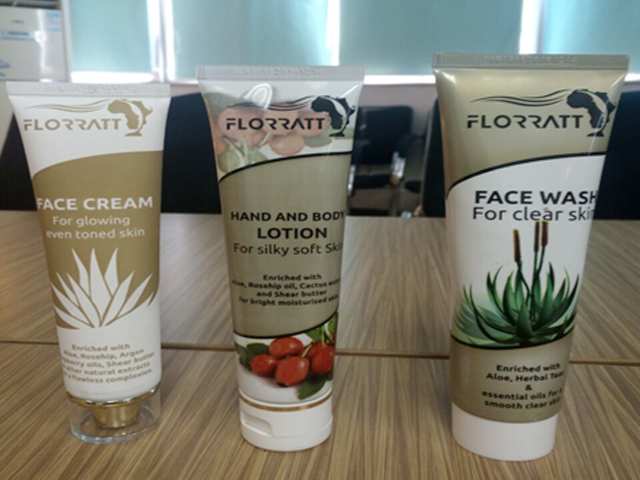

Voorbeelden

Mislukking en oplossing
