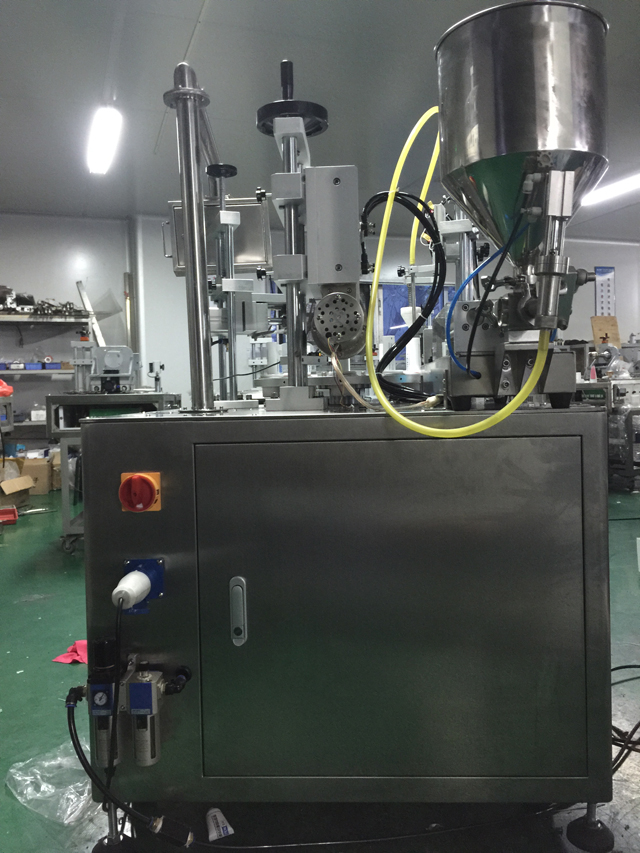

Semi-automatische roterende buisvulapparatuur met ultrasone staartafdichting

• Model: VK-TFS-006U
• Voeding: AC220V 50/60HZ enkelfasig
• Vermogen: 2KW
• Vulbereik: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Afdichtingsdiameter: 5-50mm
• Maximale hoogte: 5-200mm
• Capaciteit: 20-30 buizen/min
• Afmetingen: 1300*900*1550mm
• NW: 350 kg
• HS-code: 8422 303090
• Machinebehuizing: 202# roestvrij staal

Bekijk video

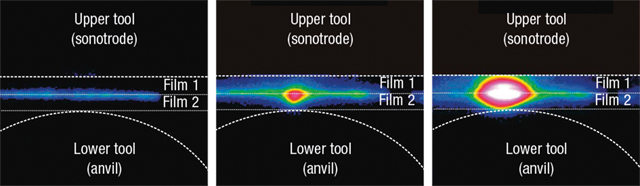

De ultrasone sealmachine buizenvulapparatuur is gekoppeld aan ultrasoon sealen, de warmte die nodig is voor het smelten wordt alleen gegenereerd binnen de thermoplastische seallaag. Voor lokale omzetting van trillingen in wrijvingswarmte zijn de aambeeld- of sonotrodeprofielen meestal lineair en bevatten ze stralen of kleine plateaus. Deze profielen zorgen voor focussering van de energie-invoer en dus korte sealtijden tussen 100 en 200 milliseconden. Bij ultrasoon sealen wordt warmte gegenereerd aan de binnenkant van de folie, niet door warmte-invoer van buitenaf zoals bijvoorbeeld het geval is bij heatsealen. De gereedschappen (sonotrode en aambeeld) die in direct contact komen met het verpakkingsmateriaal, blijven koud tijdens het hele lasproces. De steunlaag blijft bijna koud en na beëindiging van de energie-invoer wordt de warmte sneller naar buiten afgevoerd vanwege het temperatuurverschil tussen de steunlaag en de seallaag, zodat de hot-tack-weerstand aanzienlijk hoger is.

Ultrasoon sealen is bijzonder geschikt voor:

• Thermoplastische films (zakken en zakken) Tubes, trays en cups
• Buizen, bakjes en bekertjes
• Kartonnen verpakking met thermoplastische coating
• Kleppen en ontluchtingen op folies/filtermaterialen
• Schroefdoppen op gecoate kartonnen verpakkingen / folies

Bij het kiezen van buisvulapparatuur voor plastic buizen is het erg belangrijk om de verschillende soorten buisafdichtingsopties te begrijpen die beschikbaar zijn. Buisvulmachines worden geleverd met heteluchtafdichting, ultrasone afdichting, impulsafdichting of hete-kaakafdichtingsopties. Het matchen van het type knijpbuis met de juiste buisafdichtingsapparatuur is erg belangrijk om sterke, professionele buisafdichtingen te garanderen. Elk buismateriaal gedraagt zich anders, dus wat goed werkt voor een monolaag polyethyleen cosmetische buis, werkt mogelijk niet zo goed voor een meerlaagse COEX-buis. Afhankelijk van de industrie voor een bepaald product, zoals cosmetische buizen, persoonlijke verzorgingsbuizen, farmaceutische buizen of huishoudelijke en industriële buizen, kan het kiezen van de juiste buisvul- en afdichtingsapparatuur een uitdaging zijn. Laten we eens kijken naar de twee meest populaire opties die momenteel worden gebruikt in de buisverpakkingsindustrie.

Heteluchtbuis-sealer

De populairste optie voor buisafdichtingsmachines is heteluchtbuisafdichting. Met dit systeem wordt hete lucht gegenereerd en in het open uiteinde van de plastic of laminaatbuis geblazen. Deze verwarmde lucht dringt door de plastic buiswand en verwarmt het materiaal voldoende om het zacht en buigzaam te maken. Een set buisafdichtingsbekken knijpt vervolgens het verzachte plastic om het open uiteinde dicht te lassen. Het belangrijkste voordeel van deze buisafdichtingstechnologie is de snelheid. Een ander voordeel is dat heteluchtsealers werken met het grootste assortiment laminaat- of plastic buizen. Of het buismateriaal nu LDPE, MDPE, HDPE, PP, monolaag of meerlaags is met of zonder EVOH-barrièrebescherming, heteluchtbuisafdichting zou moeten werken. Een nadeel is echter de noodzaak voor specifieke heteluchtmondstukken die zijn afgestemd op elke diameter buis die wordt gevuld en afgedicht. Dit zal de kosten van wisselonderdelen die nodig zijn voor de buisserie verhogen. De kosten van formaatonderdelen zijn echter minimaal wanneer ze worden meegerekend bij de productieseriegrootte bij een hogere doorvoer. We raden dit type buisvuller aan als de productieseriegroottes groter zijn dan 20.000 buizen.

Ultrasoon buissealers

Ultrasoon buisafdichting is een andere populaire optie die tegenwoordig in de verpakkingsindustrie wordt aangetroffen. Op zichzelf staande buisafdichtingsmachines die ultrasoon gebruiken, zijn populair voor kleine buisvolumes. Buisvulmachines kunnen ook worden uitgerust met ultrasoon buisafdichtingssystemen als alternatief voor heteluchtafdichting. Met ultrasoon buisafdichting worden plastic en laminaatbuizen afgedicht door hoogfrequente trillingen van een ultrasoon afdichthoorn. Deze hoogfrequente trillingen genereren intense hitte aan de buiswand, waardoor het polyethyleen buisplastic zacht wordt. Het open uiteinde van de plastic buis wordt gesloten gehouden onder druk van de afdichthoorn en het bijpassende afdichtaambeeld, waardoor een sterke las ontstaat. Voordelen van het afdichten van buizen met ultrasoontechnologie zijn het gebruiksgemak, geen noodzaak voor op maat gemaakte onderdelen en de mogelijkheid om af te dichten door productverontreiniging in het afdichtgebied, zoals gebeurt bij het overvullen van een buis met product. Het nadeel is echter een lagere buisafdichtingssnelheid in vergelijking met heteluchtafdichting. Wat betreft onze ultrasoon afdichtmachine, de basisinformatie zoals hieronder:

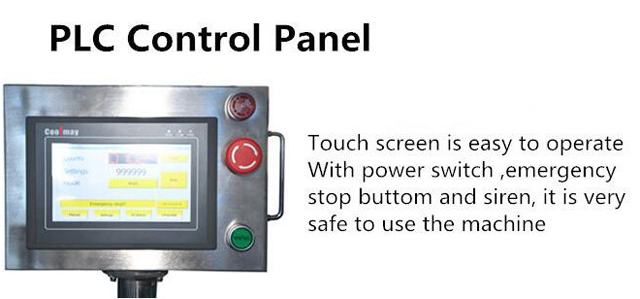

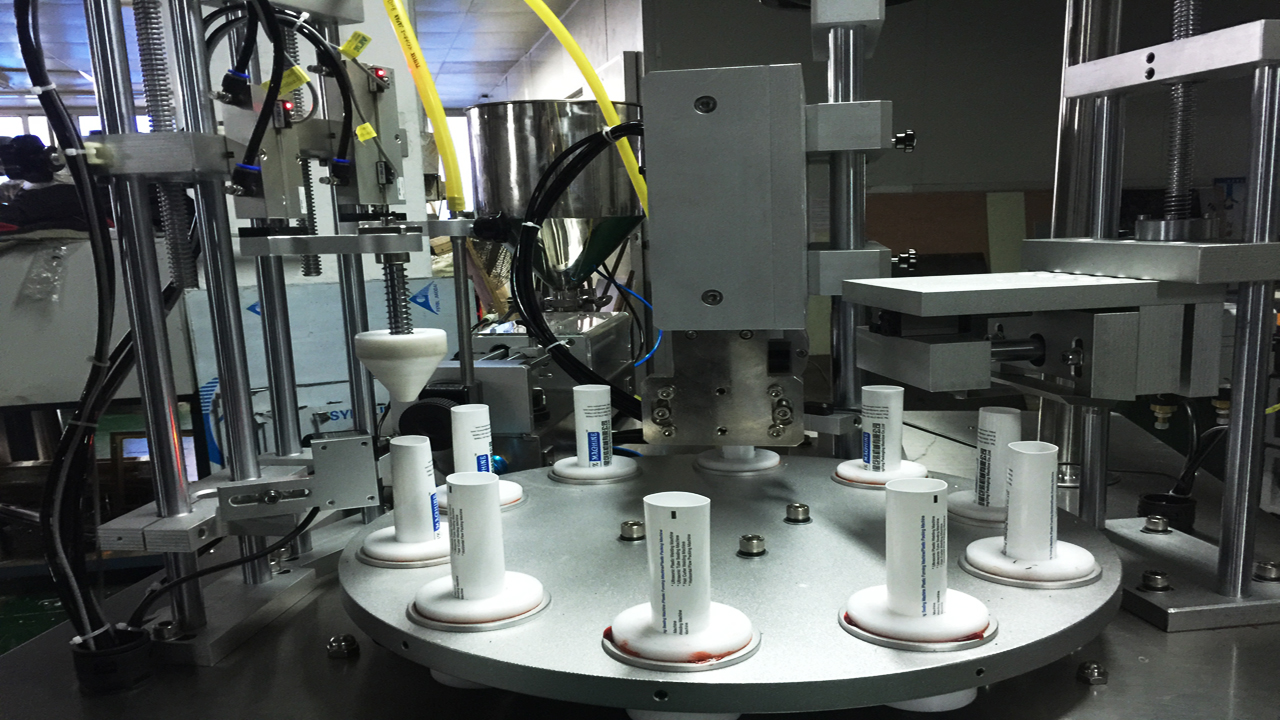

• Vul- en sluitmachine voor kunststof composiet slangen van roestvrij staal, met behulp van knoppen om het werkproces te regelen: kunstmatige buizen, automatisch roterend, kwantitatief vullen, automatisch afsluiten, verwarmend sealen, afsnijden van de staart, afgewerkte uitvoer.
• Alle werkzaamheden maken gebruik van de volledige cilinderslagregeling, het vulvolume is eenvoudig aan te passen en de vulsnelheid kan worden aangepast.
• Het is van toepassing op alle soorten plastic en samengestelde slangvulling, afdichting, datumafdrukken, afgesneden staart. Afdichting netjes uiterlijk, afdichting sterk, hoge nauwkeurigheid, goede stabiliteit.

Basisparameters

Opmerking: De bovenstaande parameters zijn alleen ter referentie.

De machine past voortdurend parameters aan en kan hierdoor feitelijke afwijkingen veroorzaken. Begrijp dit alstublieft.

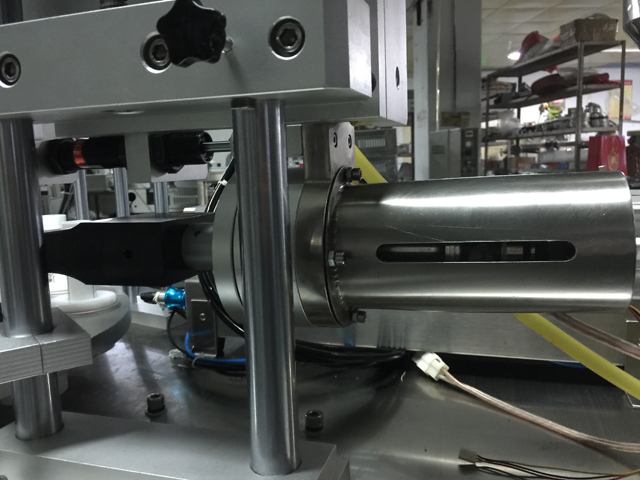

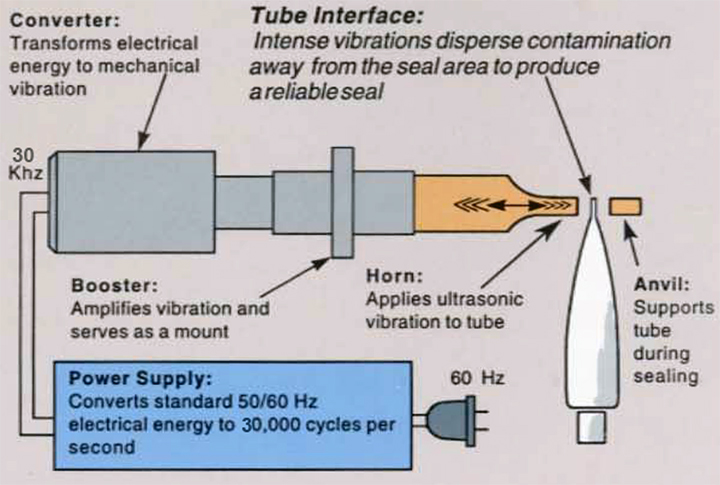

Hoe ultrasoon sealen werkt

De ultrasone buissealer is ontworpen om op vrijwel alle soorten vulmachines te worden gemonteerd. Terwijl de buis naar het ultrasone buissealerstation wordt getransporteerd, sluit een schakelaar om de lascyclus te starten. Lucht wordt in cilinders geleid om het lasaambeeld en de ultrasone hoorn naar de middellijn van de buis te verplaatsen.

De buis wordt gesloten tot een vooraf ingestelde opening en vastgehouden voor de toepassing van sonische energie.

Een ultrasone voeding neemt de elektrische energie van 50/60 Hz en zet deze om in 30.000 cycli per seconde via een vermogensoscillator.

Deze hoogfrequente elektrische energie wordt naar de omvormer geleid, die de elektrische stroom omzet in hoogfrequente mechanische trillingen.

De sonische energie zorgt ervoor dat de hoorn met 30.000 trillingen per seconde tegen het uiteinde van de buis trilt.

Door de intense trillingen wordt alle verontreiniging uit het afdichtingsgebied verwijderd en ontstaat er hitte die het materiaal aan elkaar hecht.

Vervolgens wordt de energie gestopt en wordt de buis korte tijd gesloten gehouden (meestal 0,05 tot 0,150 seconden).

Vervolgens gaat de buis naar het volgende station op de vullijn. Meestal variëren de cyclustijden van 45 tot 80 eenheden per minuut, afhankelijk van de buisdiameter en het materiaal.

Producteigenschappen

• De machine kan worden gebruikt voor explosieveilige eenheden.
• Wordt voornamelijk gebruikt voor kwantitatieve vulling van water, olie, lotion, pasta-achtig materiaal. Afhankelijk van de vulbehoeften, verstelbare werkoppervlaklift.
• Vulvolume 5-1000ML, Verdeeld in zes series: A, B, C, D, E, F.
• Voedingsmodus: Normaal Zwaartekracht / Automatisch zuigtype Kies er een.

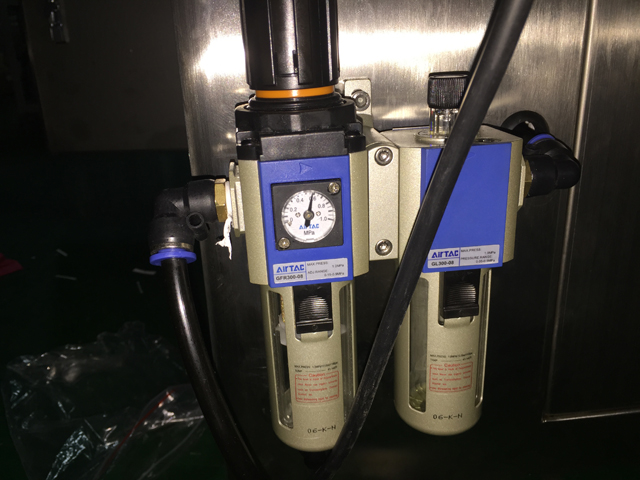

• Besturing: pneumatische besturing

Werkplek voor buizenvul- en sluitmachine semi-automatisch

1. Laboratorium

2. Industriële productieprocessen met continue verwerkingslijn

Gedetailleerde afbeeldingen

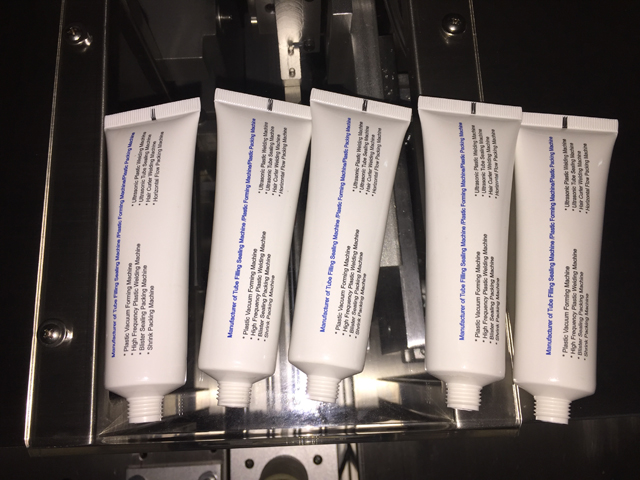

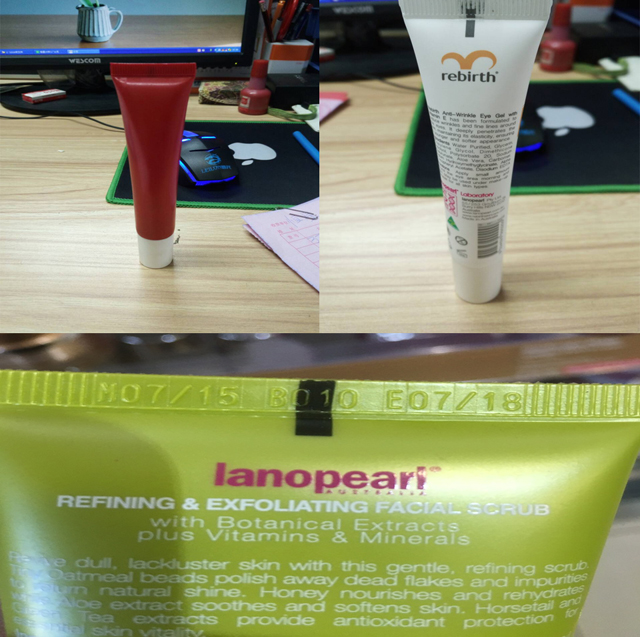

Buizenmonsters
