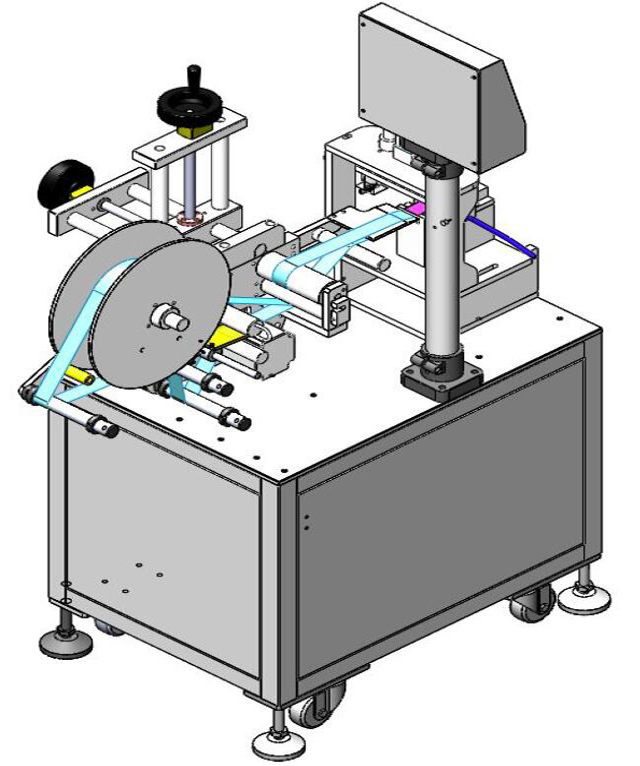

Semi-automatische stroomkabel, kabel, draadsticker, vlagetiketteermachine

Model: VK-T807
Etiketteringsnauwkeurigheid: ±1 mm (exclusief de afwijking van het productetiket)
Etiketteringssnelheid: 20~40 stuks/miniatuur (afhankelijk van de productgrootte)
Toepasselijke productgrootte: 20≤lengte≤300mm, 20≤breedte≤200mm
Toepasselijke etiketgrootte: 20≤lengte≤150mm, 20≤breedte≤150mm

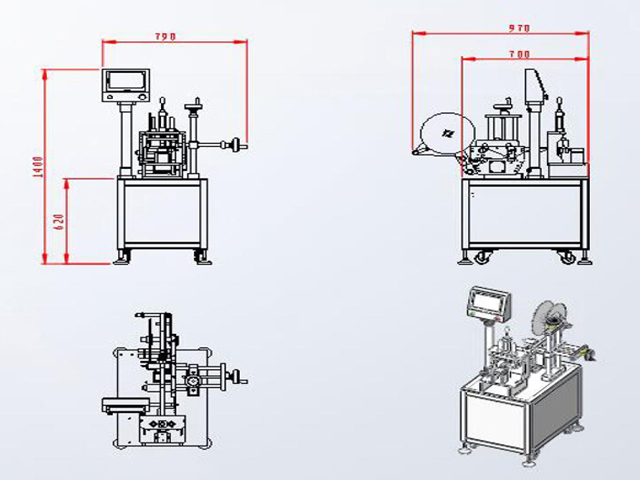

Machinegrootte: 970*790*1440mm
Luchtdruk: 0,6 MPa
Vermogen: 220V, 50/60HZ/140W
Gewicht: 99KG

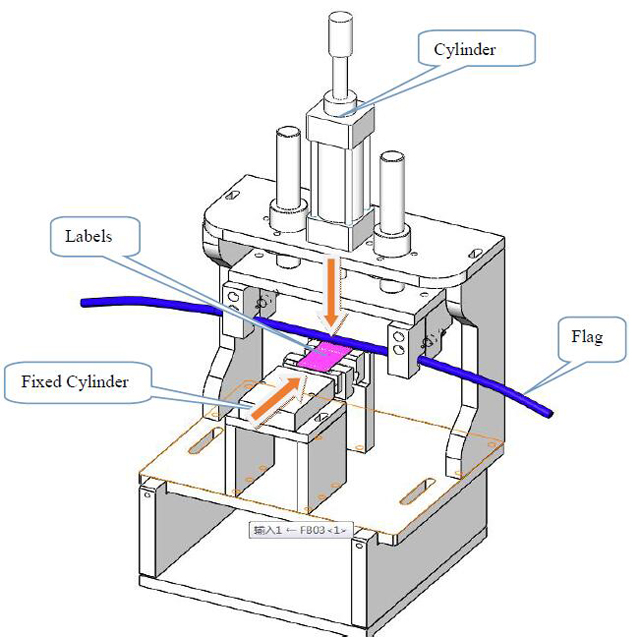

Handmatige etiketteermachines voor ronde oppervlakken brengen semi-automatisch een kleefetiket of kleeffolie aan op de draad, waterleiding, schroevendraaier, enz.

Hoe de machine werkt:

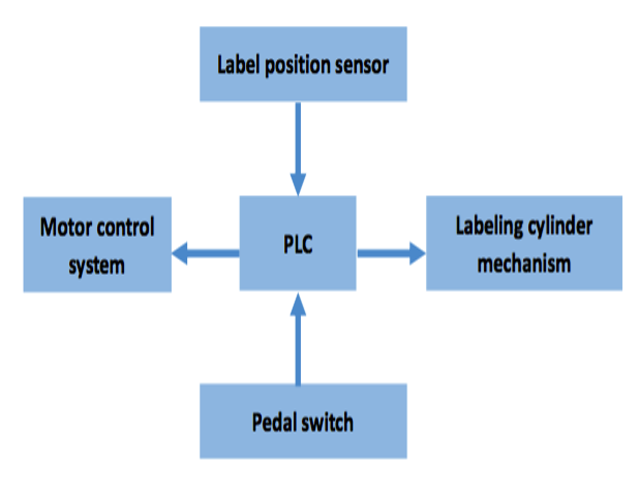

Etiketteermachine is gebaseerd op PLC als kern, ontvangt signalen en controleert het werk van alle systemen. Wanneer u de pedaalschakelaar indrukt, wordt het signaal naar de PLC gestuurd en verwerkt volgens een reeks programma's.

Voltooi vervolgens de processen van het strippen van het etiket en het invoeren van het etiket door te beginnen met het stappenmotorregelsysteem. Tegelijkertijd zal de etiketpositiesensor (ook bekend als elektrisch oog) altijd letten op de afstand van het etiket dat erdoorheen gaat.

Wanneer een label doorgaat, stuurt de sensor het signaal direct naar PLC. Vervolgens stuurt de PLC, volgens een set programma's, het signaal naar het stappenmotorregelsysteem om het labelsysteem te stoppen en te starten om het labelproces te voltooien.

Werkingsprincipe

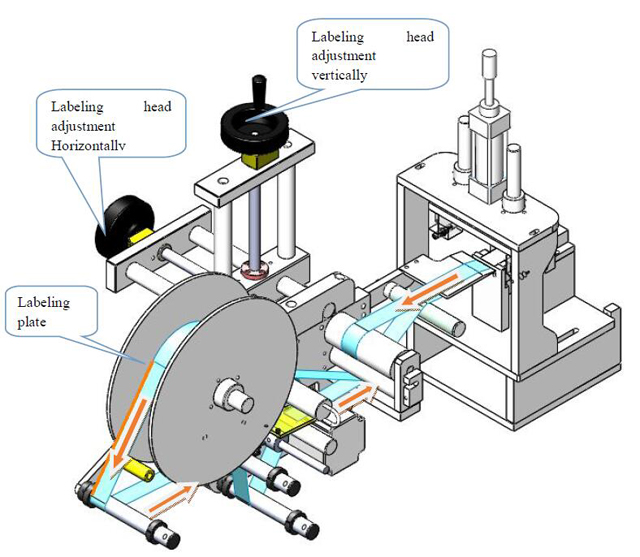

Transmissiesysteem:

De stappenmotor levert stroom voor het strippen van etiketten via de synchrone riem die het tractiemechanisme en het materiaalontvangstmechanisme aandrijft, zodat de etiketten worden gestript en de Glassine-achterlaag kan worden gerecycled.

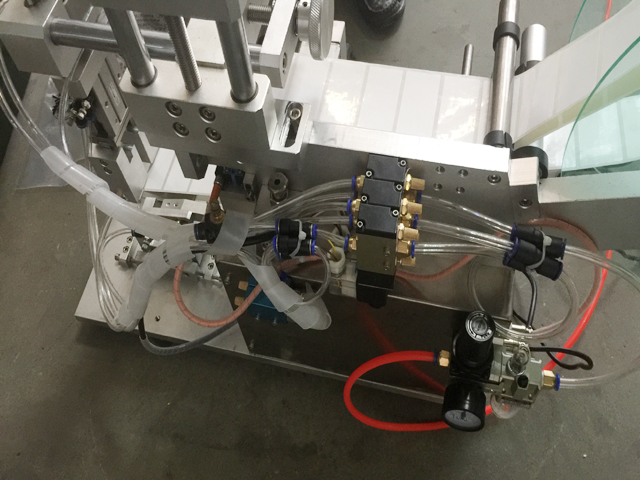

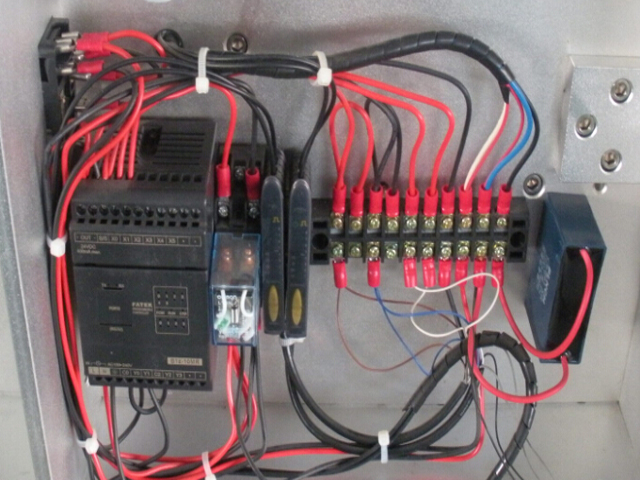

Controlesysteem:

Deze machine wordt aangestuurd door middel van elektriciteit en gas. Het signaal van het elektrische oog (SICK-sensor) en de pedaalschakelaar worden overgebracht naar PLC voor verwerking, om alle processen van het strippen van etiketten, etiketteren en tellen te bereiken.

Toepassing van draadetiketteermachine:

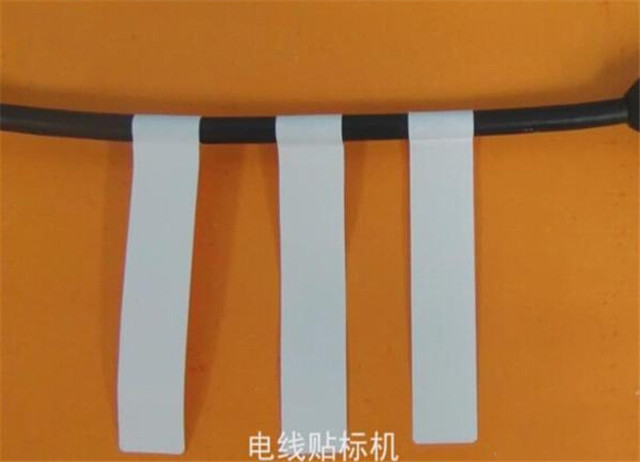

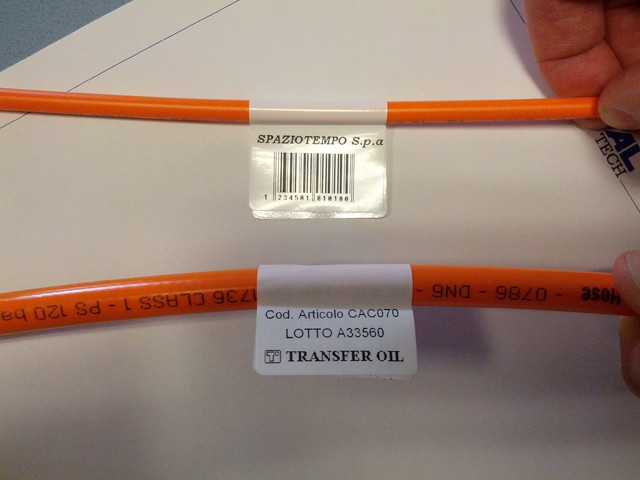

Toepasbaar product: De langwerpige ronde producten die met een papieren etiket of een folie-etiket op het oppervlak moeten worden geëtiketteerd;

Toepasbare branches: Veelgebruikt in de elektrotechnische, medische, kunststof- en industriële sector, etc.

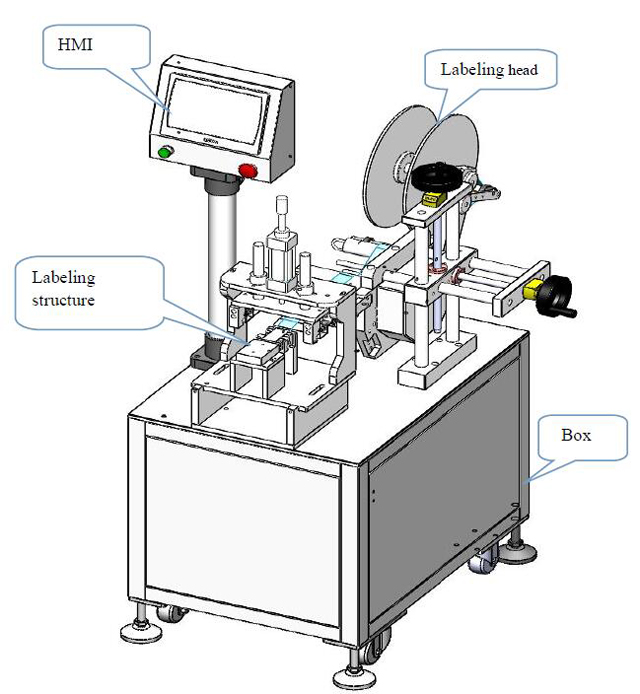

Technische kenmerken van draadetiketteermachine:

Kleine constructies nemen minder ruimte in beslag en zijn eenvoudig te verplaatsen en te laden.

Goede etiketteringsnauwkeurigheid en stabiliteit; netjes, geen kreukels, geen luchtbellen.

Het is makkelijk te gebruiken en aan te passen. De nieuwe werknemers kunnen het makkelijk gebruiken of aanpassen na een simpele training.

Stabiele werking.

Technische gegevens:

Model	VK-T807
Precisie van etikettering	±1mm (exclusief de afwijking van het productetiket)
Etiketteringssnelheid	20~40 stuks/miniatuur (afhankelijk van de productgrootte)
Toepasselijke productgrootte	20≤lengte≤300mm, 20≤breedte≤200mm
Toepasselijke etiketgrootte	20≤lengte≤150mm, 20≤breedte≤150mm
Machinegrootte	9707901440mm
Luchtdruk	0,6 MPa
Stroom	220V, 50/60Hz/140W
Gewicht	99

Configuratie:

Zr.	Item	Merk	Hoeveelheid	Eenheid	Markering
1	Stappenmotor	Jankon	1	computer
2	Solenoïde	SMC	4	computer
3	Sensor (U-type vezel)	Sleutelzin	4	computer
4	BV	Panasonic	1	computer

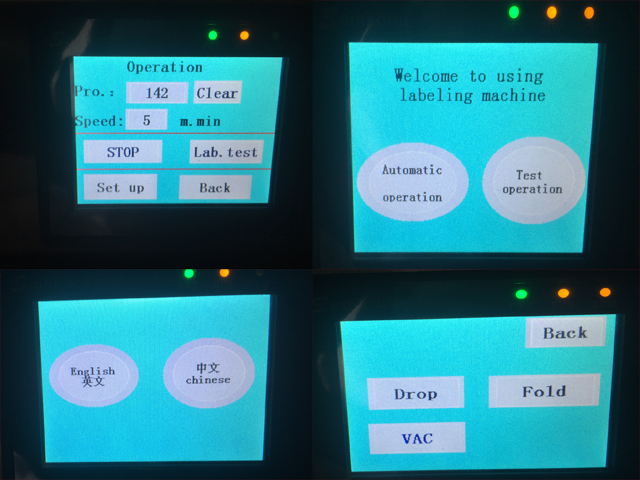

5	Aanraakscherm	WenBekijk	1	computer
6	Cilinder	SMC	4	computer
7	Vacuümgenerator	SMC	2	computer
8	Stroomschakelaar	SMC	1	computer
9	Fotoschakelaar	Sleutelzin	3	computer
10	Machinekast met SS304, structurele componenten maken gebruik van geoxideerd aluminium, verchroomde staven en SS304
