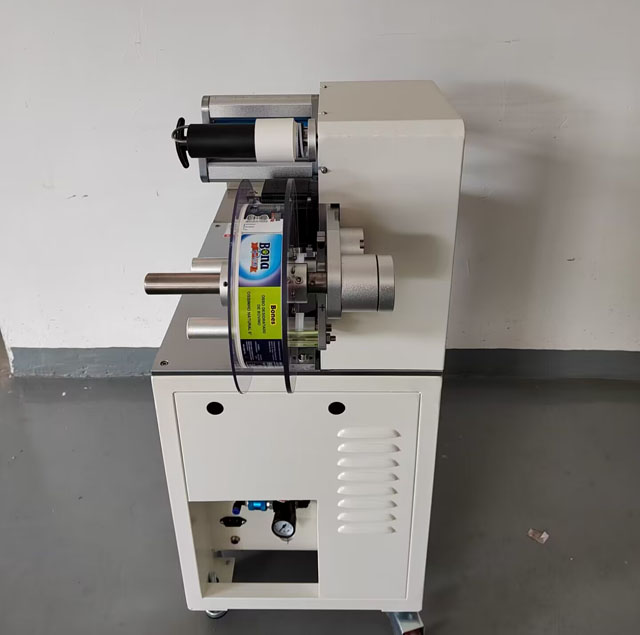

Semi-automatische applicator voor het aanbrengen van vlaglabels voor het verpakken van hondenbotten en dierenvoer

• Deze machine wordt gebruikt voor het vouwen en etiketteren van kabelbomen, ronde staven, hondenbotten, buizen van dierenproducten, enz.
• Toepasselijke labelparameters: binnendiameter van de labelrol 76 mm, buitendiameter max. 240 mm; (Andere specificaties moeten worden aangepast),
• Labelmateriaal: PVC, PET, doek, papier, enz.;
• Labelspecificatie: afhankelijk van de specifieke machine.
• Etiketteringsnauwkeurigheid: ± ≤ 0,2 mm;
• Capaciteit: 1500 stuks/u;
• Luchtdruk: 0,4-0,6 MPa Luchtverbruik 0,15 m3/min
• Voeding 220V/50-60HZ/enkele fase (Amerikaanse standaard kan worden aangepast)
• Totale afmetingen: 630 * 740 * 1040 mm (L * B * H);
• Gewicht van de machine: ongeveer 86 kg;

Semi-automatische vouw- en etiketteermachine voor vlaggen ('Vlag' is een term die door de industrie wordt gebruikt om een opvallend etiketsignaal aan te duiden dat consumenten waarschuwt om het etiket zorgvuldig te lezen vanwege belangrijke nieuwe informatie).

Een vlaglabel is een ideale productoplossing om producten te identificeren en van elkaar te onderscheiden. Als u veel vergelijkbare producten hebt die op elkaar lijken, kan het vlaglabel u een manier bieden om ze beter te identificeren. Bijvoorbeeld computerkabels gebruiken dit type label veel. Maar het vlaglabel wordt ook veel gebruikt in sieraden. Hier labelen winkels individuele ringen, armbanden en kettingen met een vlaglabel.

Met een flaglabel kunt u op een eenvoudige maar effectieve manier het doel van een product (VGA of HDMI kabel) identificeren. De naam flaglabel is afkomstig van het "flag element" dat ontstaat door het aanbrengen van het label. Flaglabels worden geproduceerd op robuust materiaal en worden rondom een bepaald product geplaatst.

Naast het organiseren van uw producten, geeft een flaglabel uw product ook meer visuele aantrekkingskracht. Zo onderscheidt u zich van de concurrentie en heeft u extra ruimte voor uw productinformatie.

Gebruik vlaglabels voor zowel functionele als commerciële doeleinden.

Allereerst, hartelijk dank voor het kiezen van ons product - semi-automatische vlag vouw etiketteermachine. Om de functies van dit product volledig te benutten en uw veiligheid en interesses te waarborgen, lees deze handleiding aandachtig door voordat u het product installeert.

Veiligheidsmaatregelen voor het bedienen van de semi-automatische stickeretiketteermachine:

• Controleer voor het inschakelen of de voedingsspanning (AC220V) correct is, of de luchtdruk 4-6 kg bedraagt en of de externe voeding goed geaard is.
• Blokkeer het koelgat van de behuizing niet.
• Het is niet toegestaan dat niet-professionele technici de behuizing openen.
• Het is ten strengste verboden om de actieradius aan te raken wanneer de apparatuur in werking is.
• Als er een storing in de apparatuur optreedt, dient u eerst de stroomschakelaar uit te schakelen. Onderhoud onder spanning is ten strengste verboden.

Prestaties en parameters van semi-automatische vlagtype-etiketteermachine:

• Deze machine wordt gebruikt voor het vouwen en etiketteren van kabelbomen en ronde staven, evenals hondenbotten als kauwproducten voor huisdieren;
• Toepasselijke labelparameters: binnendiameter van de labelrol 76 mm, buitendiameter Max. 240 mm; (Andere specificaties moeten worden aangepast),
• Labelmateriaal: PVC, PET, doek, papier, enz.;
• Labelspecificatie: afhankelijk van de specifieke machine.
• Etiketteringsnauwkeurigheid: ± ≤ 0,2 mm;
• Capaciteit: 1500 stuks/u;
• Totale afmetingen: 630 * 740 * 1040 mm (L * B * H);
• Gewicht van de machine: ongeveer 86 kg;
• Toepasselijk type: afhankelijk van het specifieke model.

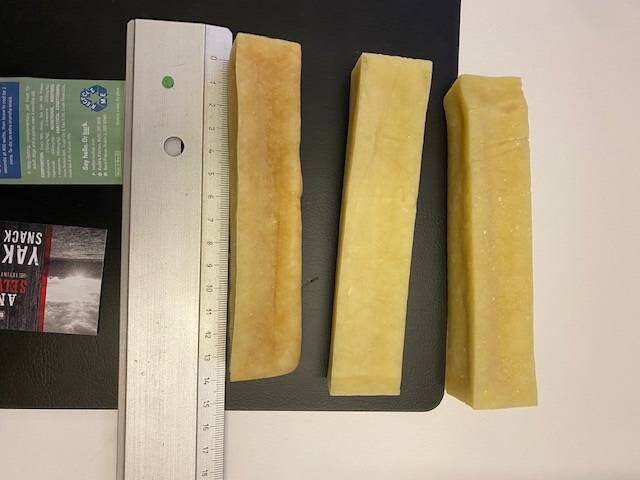

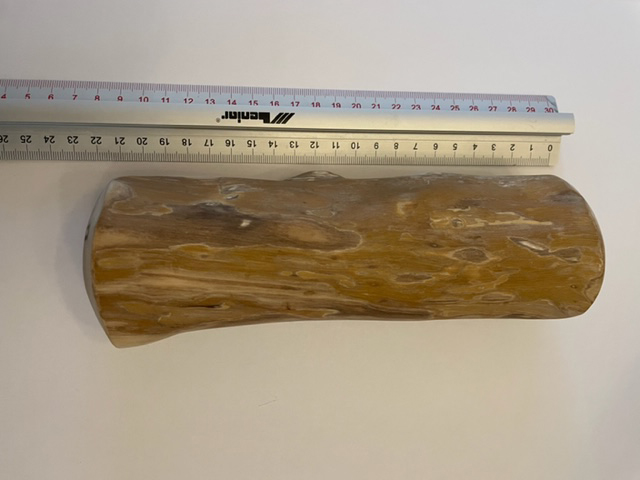

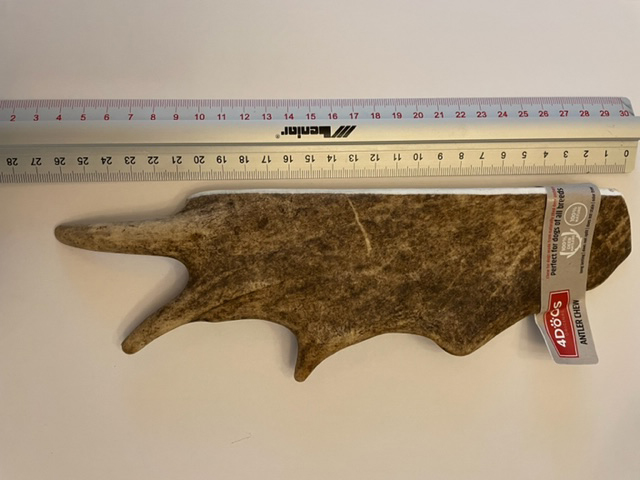

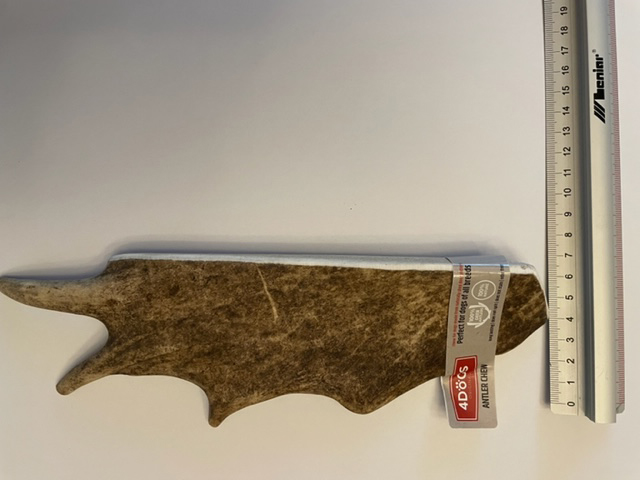

Voorbeelden van hondenbotten:

Gebruiksaanwijzing voor semi-automatische etiketteermachine:

Installatie:

1. Verplaats de apparatuur naar de gewenste installatiepositie.
2. Druk op de universele wielrem en zet het universele wiel vast, zodat het stabiel staat.

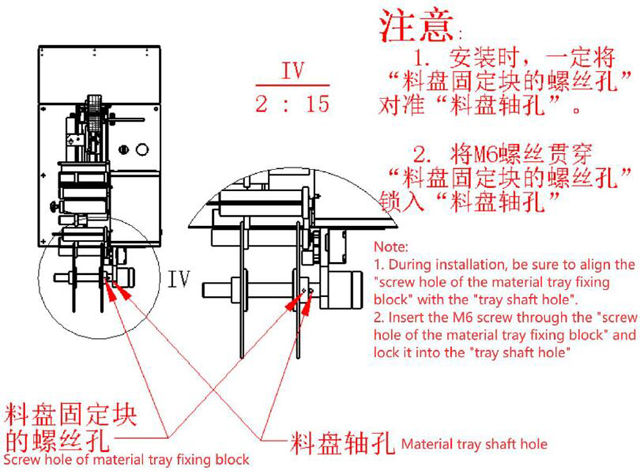

3. Installatie van de etikettenplaat: zorg er tijdens de installatie voor dat het "schroefgat van het ladebevestigingsblok" uitgelijnd is met het "lade-asgat" en draai de M6-schroef door het "schroefgat van het ladebevestigingsblok" in het "lade-asgat"

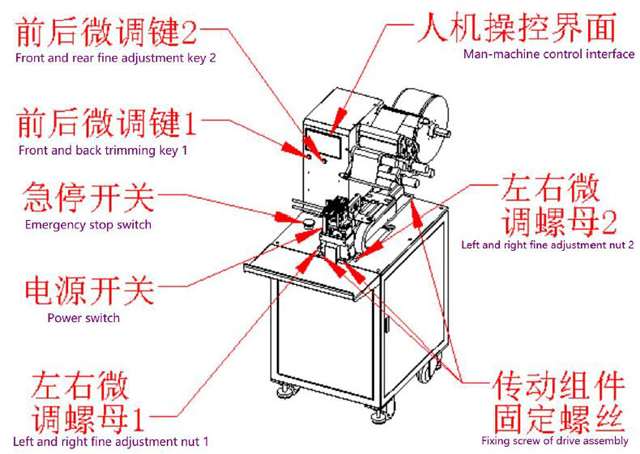

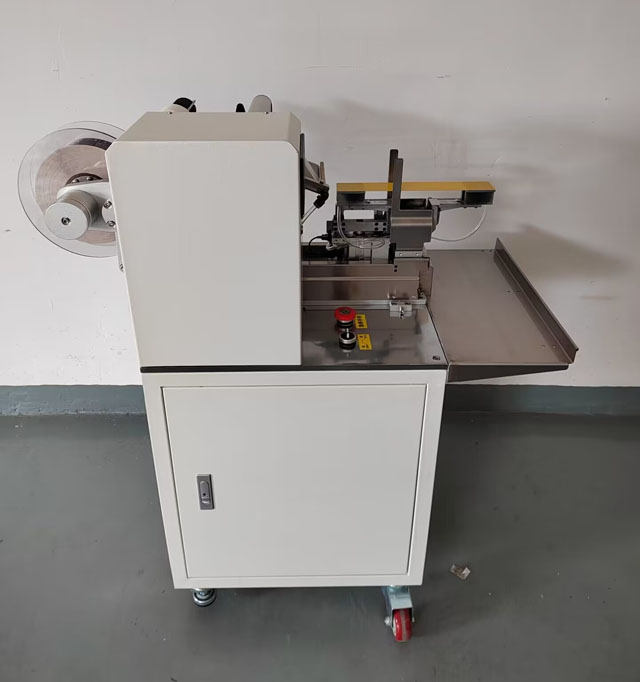

Uiterlijk van de apparatuur, belangrijke onderdelen en interface voor mens-machinebesturing

Belangrijke onderdelen.

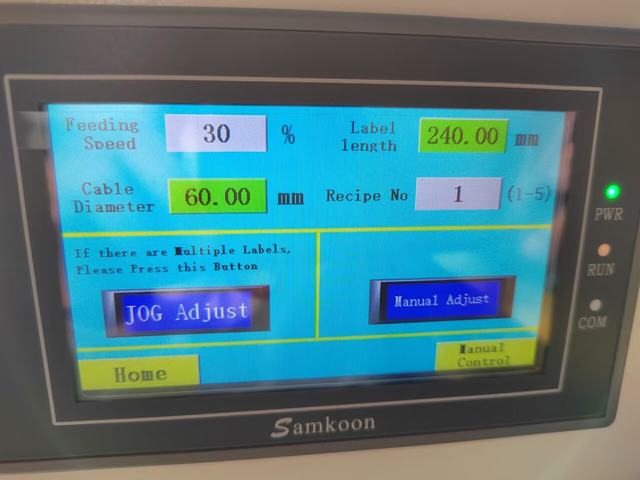

Hoofdscherm.

• Batchhoeveelheid: Wanneer de werkelijke output groter of gelijk is aan de geplande output, stopt de apparatuur met werken.
• Hoeveelheid: De uitvoertelling kan worden gereset door op de toets "Set Zero" te drukken.
• Labelen is ontgrendeld (labelen gestart)/vergrendeld (labelen opgeschort):
• Nadat het labelen gedurende een bepaalde tijd is gestopt ('zelfvergrendeling' in het scherm 'handmatige bediening' kan de tijd worden ingesteld, de eenheid is 'seconden'), wordt het systeem automatisch vergrendeld (labelen opgeschort). Druk op deze knop om te ontgrendelen.

Parameters.

• Doorvoersnelheid: A. Dit betreft de snelheid waarmee het etiket van de stripplaat wordt gehaald, instelbaar van 0-100%.
• Lengte etiket: De lengte van één etiket, in mm.
• Recept nr.: Er kunnen vijf groepen worden gereserveerd.
• Jog: Klik op deze toets en het systeem zal het label automatisch één keer uitprinten.
• Lang indrukken en label uit: houd deze toets ingedrukt totdat "OK" verschijnt. De labellengte wordt dan automatisch eenmalig berekend.

Handmatige bediening

• Vertraging bij het ontvangen van etiketten: de tijd die verstrijkt nadat het etiket is verwerkt en de etikettenabsorberende plaat is geopend.
• Snelheid van het etiketplaatje: de snelheid waarmee de indicatorkop het etiket ontvangt, instelbaar van 0-100%.
• Etiketlengte: hiermee bepaalt u de lengte van het loskomen van het etiket van de etikettenplaat, in mm.
• Huidige positie: realtime positie-afstandsweergave van de etikettentransmissiemodule, eenheid: mm;
• Vertraagde etikettering: Nadat de inductieschakelaar door de draad wordt geactiveerd, wordt de etikettering vertraagd.
• Zelfvergrendelend: hiermee stelt u in hoe lang het label automatisch vergrendeld blijft nadat het label is gestopt.
• Vooruit: druk op de toets "Vooruit", de etikettenmodule schuift naar voren en met deze functie kunt u de afstand van de positie waar de markering wordt ontvangen, aanpassen.
• Terug: druk op de "Terug"-toets, de etikettenmodule schuift achteruit en met deze functie kunt u de afstand van de oorspronkelijke positie van het etiket aanpassen.
• Reset: druk op de resetknop om de labelkop weer op nul te zetten.
• Pijp blazen: klik op deze toets om lucht door de pijp te blazen.
• Standaard zuigkracht: klik op deze toets om de standaardplaat te aspireren.
• Passen: druk op de "passen"-toets en de luchtcilinder die vastgeklemd zit door de rechte blinde plaat en de bovenste en onderste beweegbare cilinders van de kabelboomplaatsingsmodule zullen bewegen,
• Etiketten blazen: klik op deze toets om de etikettenplaat te blazen.
• Label uit: houd deze toets ingedrukt om te labelen.
• Seriële actie/enkele actie: seriële actie verwijst naar de voltooiing van een productiecyclus elke keer dat deze wordt geactiveerd, en enkele actie verwijst naar de voltooiing van één enkele actie elke keer dat deze wordt geactiveerd.

Werkingsmethode:

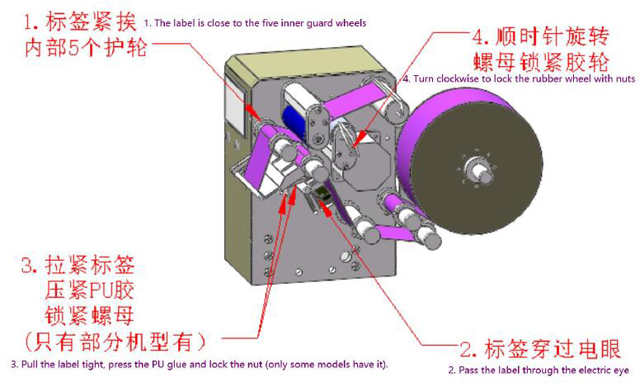

Voor de installatie van het label installeert u het label op de labelstripmodule zoals weergegeven in de onderstaande afbeelding.

Opstarten

Draai de aan/uit-schakelaar met de klok mee om de stroom in te schakelen. Druk op de noodstopknop en draai deze met de klok mee om te resetten.

Lijnverandering en machine-aanpassing

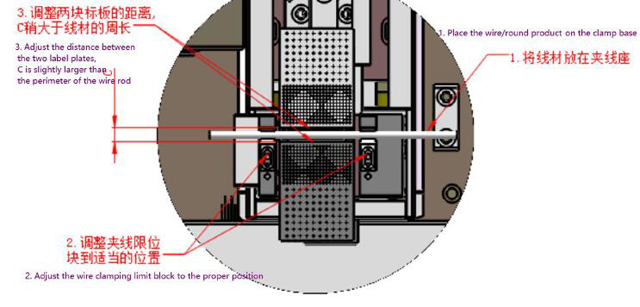

Pas de afstand tussen de bedradingsbasis en het bord aan op basis van de diameter van de draad, zoals weergegeven in de onderstaande afbeelding.

Voer de breedte van het rugpapier en de diameter van de draad respectievelijk in de kolom Breedte van het rugpapier in Afbeelding 3 in.

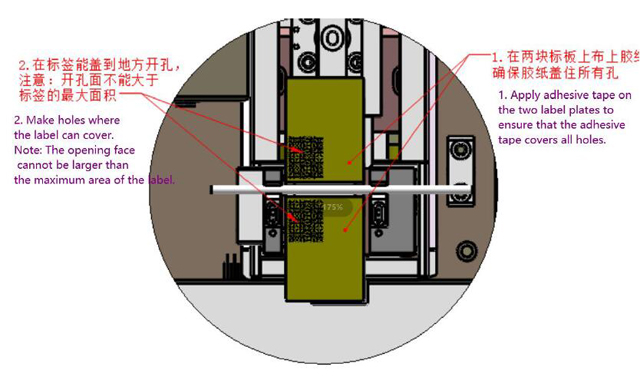

Plakband aanbrengen en gaten maken

De voor- en achterkant van het etiket zijn niet uitgelijnd

Als het etiket tijdens het productieproces niet aan de voor- en achterkant is uitgelijnd, kunt u dit rechtstreeks aanpassen in de kolom 'Breedte onderste papier'. U kunt ook op 'fijne aanpassingstoets voor- en achterkant 1' en 'fijne aanpassingstoets voor- en achterkant 2' klikken om dit aan te passen en de aanpassing met 0,1 mm te wijzigen telkens wanneer u klikt.

Label links en rechts zijn niet uitgelijnd

Als de linker- en rechterzijde van het label niet uitgelijnd zijn nadat het label dubbelgevouwen is, draait u eerst de vier bevestigingsschroeven van de aandrijfeenheid los. Vervolgens past u de linker- en rechtermoeren voor de fijnafstelling aan op basis van de afwijkingsrichting en de mate van de afwijking van het label. Tot slot draait u de vier bevestigingsschroeven van de aandrijfeenheid vast.

Onderhoud van apparatuur voor het aanbrengen van vlagtype-etiketten:

• Zware druk is ten strengste verboden, zorg ervoor dat u te allen tijde schoon blijft;
• Smeer en onderhoud de machine volgens schema;
• Voeg eenmaal per maand smeerolie toe aan de bewegende positie van de etikettenplaat
• Controleer regelmatig of er smeerolie in de oliebeker van de olie-waterafscheider zit. Indien dit niet het geval is, vul deze dan tijdig bij.
• Controleer elke drie maanden de slijtage van de synchrone riem op alle onderdelen van de machine
