Semi-automatische kabeldraadsticker-print-apply-vouwetiketteermachine

Model: VK-T807
Etiketteringsnauwkeurigheid: ±0,2 mm;
Etiketteringssnelheid: 1500-1800 stuks/u
Kleine draaddiameter Type: Snelheid 2000p Stuks/U
Toepasselijke productgrootte: Basistype: Diameter: 6~15mm
Klein diametertype: 1~5mm
Groot diametertype: meer dan 15 mm moet worden aangepast
Toepasselijke etiketgrootte: Lengte: 25~210 mm Producten buiten dit bereik moeten worden aangepast Breedte: 10~65 mm
Totale afmetingen: 850*650*1300 Lengte × Breedte × Hoogte, het lange label vergroot de breedte-afmeting
Geschikte voeding: 220v/50hz;
Totaalgewicht: 128 kg.

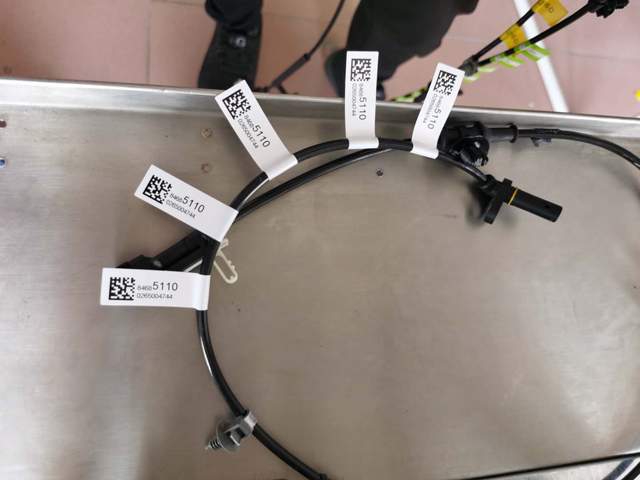

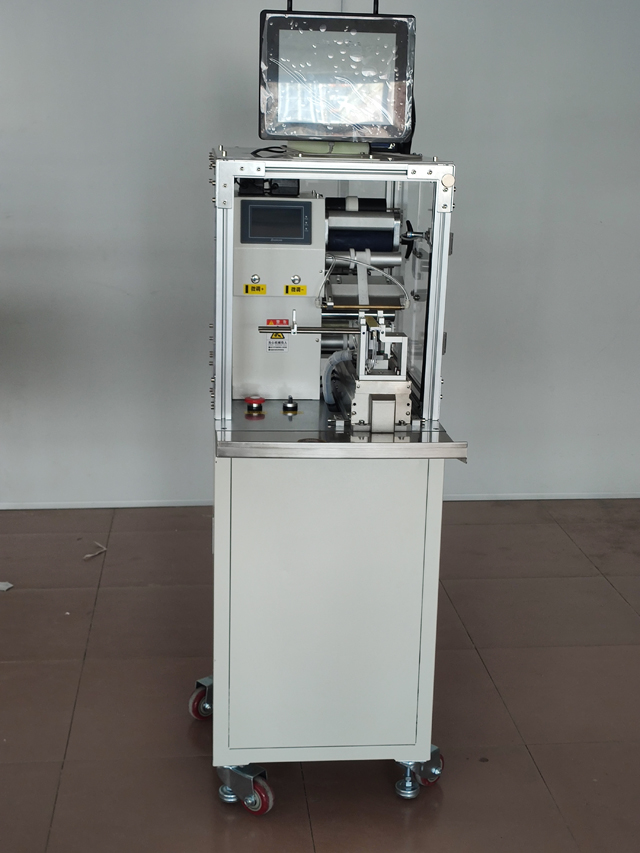

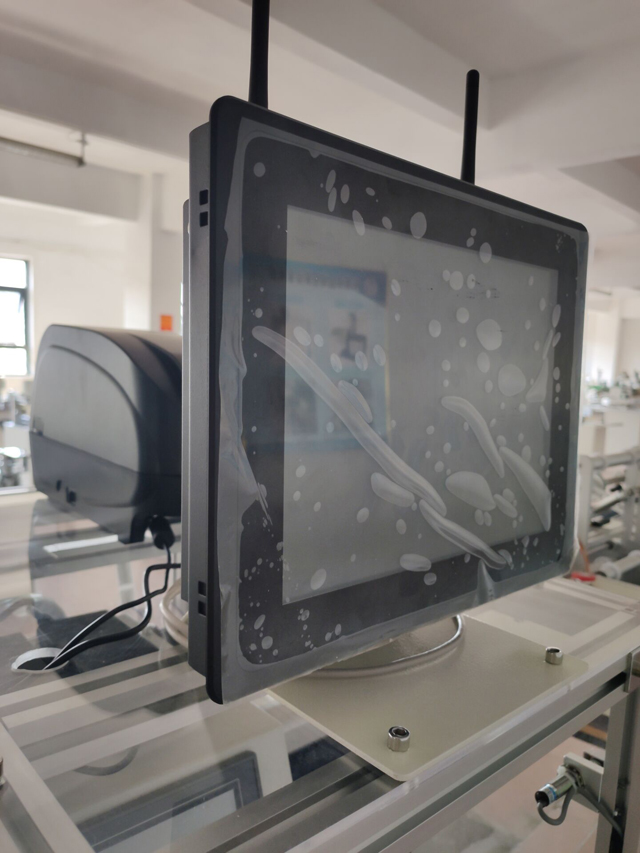

Qr Coder met real-time printeronderdeel

De technische parameters van het standaardmodel, andere speciale vereisten en functies kunnen worden aangepast.

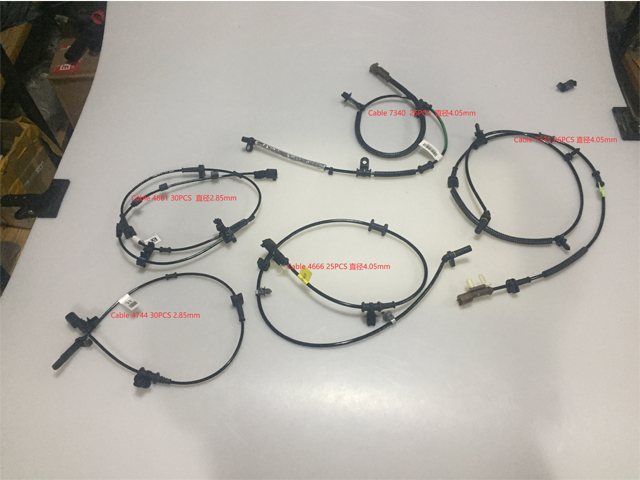

Geschikt voor het vouwen van etiketten op alle soorten draden en kabels, zoals stroomkabels, computerrandapparatuurkabels, elektronische sensorkabels, hoofdtelefoonkabels, stroomkabels, glasvezelkabels, kabellijnen, pijpleidingen, USB-kabels, fax-/printerkabels, etc.

Geschikt voor een breed scala aan productafmetingen, eenvoudig aan te passen en verschillende producten te vervangen.

Operationeel proces:

Kernprincipe: De sensor detecteert het passerende product en stuurt het signaal terug naar het etiketteringssysteem. Het signaal wordt verwerkt via PLC-verwerking en het etiket wordt op het juiste moment op de vooraf ingestelde productpositie afgeleverd. Zodra het product door het afdekmechanisme stroomt, worden de etiketten volledig bedekt en is de etikettering voltooid.

Procedure: Product opleggen -> Productdetectie (automatisch) -> Etiketteren (automatisch) -> Afdekken (automatisch) -> Gelabeld product verzamelen.

Functies

Breed scala aan toepassingen, geschikt voor producten met verschillende specificaties;

Handig in gebruik, groot instelbereik, etikettering op verschillende specificatieproducten.

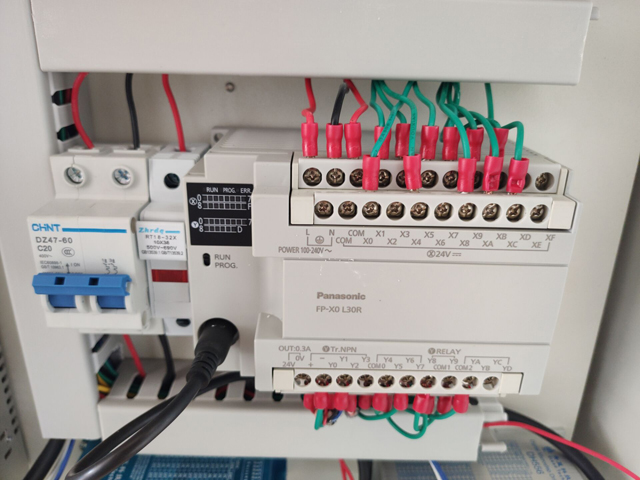

Hoge stabiliteit, geavanceerd elektronisch controlesysteem bestaande uit Panasonic PLC Duitsland label elektrisch oog, ondersteunende apparatuur 7 × 24-uurs werking;

Toepassingsgebied:

Toepasbaar label: zelfklevend label/folie, elektronische bewakingscode, barcode, enzovoort.

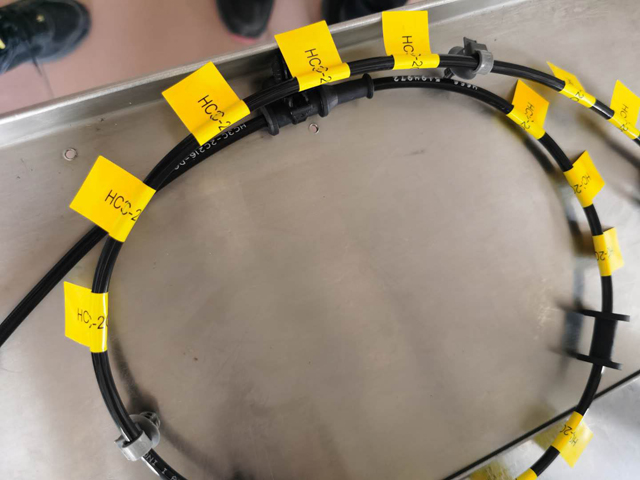

Toepassing: draad en kabel, grote breedte, meerdere specificaties, zeer nauwkeurige vouwetiketten.

Toepasbare industrie: Veelgebruikt in de elektronica-, draad-, kabel- en andere industrieën.

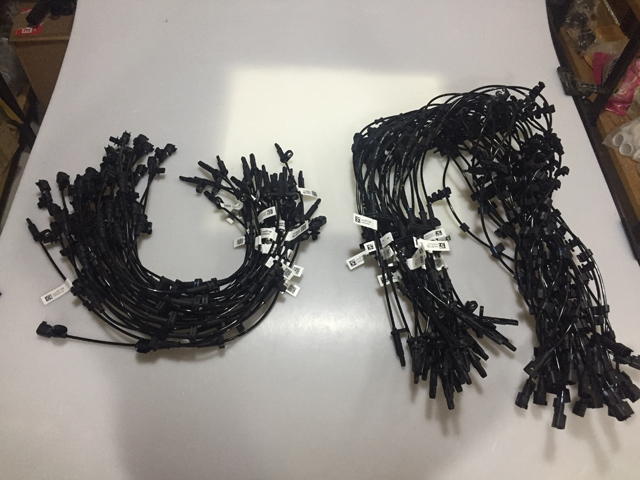

Toepassing: labelen van draden, computerrandapparatuur, USB-kabels, enz.

Het opvouwbare apparaat kan worden aangepast, het niet-productassortiment kan worden aangepast op basis van klantmonsters.

Hoe bedien ik de etiketteermachine?

Controleer de voedingsspanning (AC220V), de luchtdruk (4-6kgf) en of de externe voeding betrouwbaar geaard is voordat u het apparaat in gebruik neemt.

Stroomvoorziening.

Blokkeer het koelgat van de behuizing niet.

Het openen van de behuizing is voor niet-professionele technici ten strengste verboden.

Het is ten strengste verboden om lichaamscontact te hebben wanneer de apparatuur wordt bediend.

Wanneer de apparatuur uitvalt, moet eerst de aan/uit-schakelaar worden gesloten en is het uitvoeren van elektrisch onderhoud ten strengste verboden.

De machine wordt gebruikt voor het vouwen en etiketteren van de kabelboom en de ronde staaf.

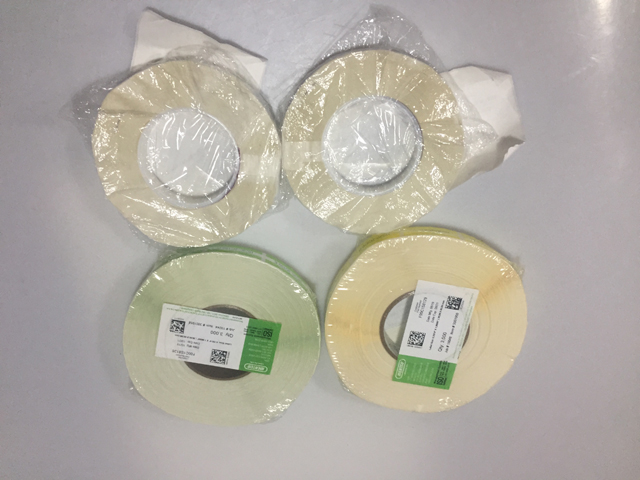

Toepasselijke labelparameters: de binnendiameter van de labelrol is 76 mm en de buitendiameter is max. 240 mm; (andere specificaties moeten worden vastgelegd). Labelmateriaal: pvc, huisdier, doek, papier, enzovoort; labelspecificatie: volgens de specifieke machine

Etiketteringsnauwkeurigheid: = 0,2 mm;

Capaciteit: 1500 stuks/u;

Buitenmaat: 630*740*1040 mm (l*b*h);

Gewicht van de machine: ongeveer 86 kg;

Toepasbare kabelboom: afhankelijk van de specifieke machine

Beschrijving van de werking

Installatie:

Verplaatst het apparaat naar de gewenste installatiepositie.

De universele wielrem vertrapt en het universele wiel gerepareerd om het soepel te maken.

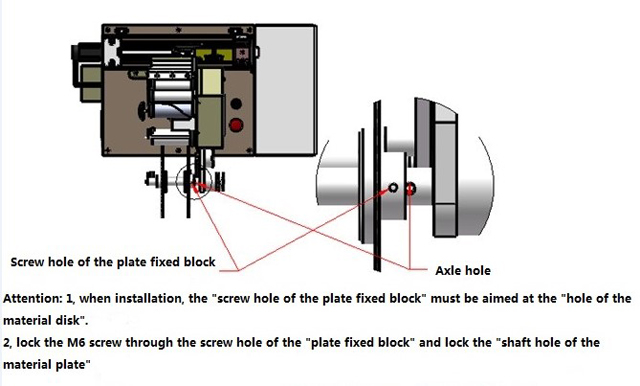

Label afschermplaat: bij de installatie moeten we het "schroefgat van het schijfbevestigingsblok" vastmaken aan het "materiaalasgat" en de M6-schroef door het schroefgat van het materiaalbevestigingsblok draaien en deze vastzetten in het asgat van de materiaallade.

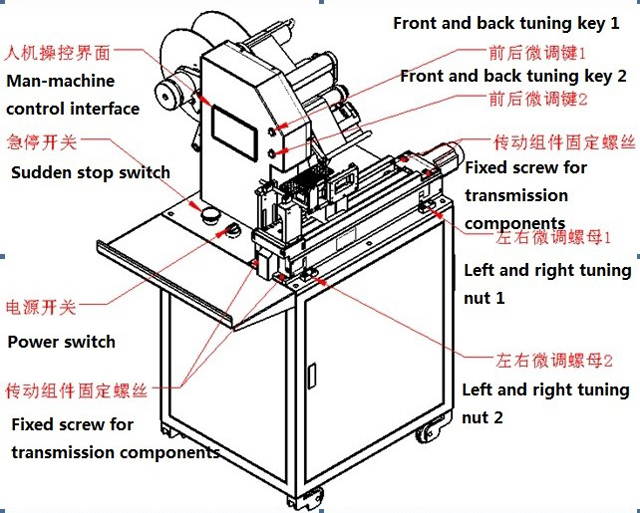

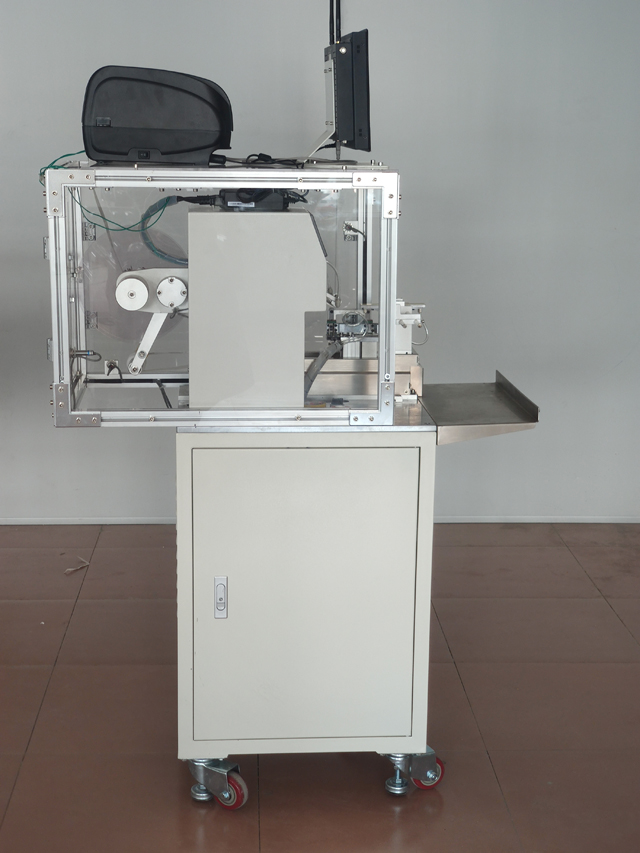

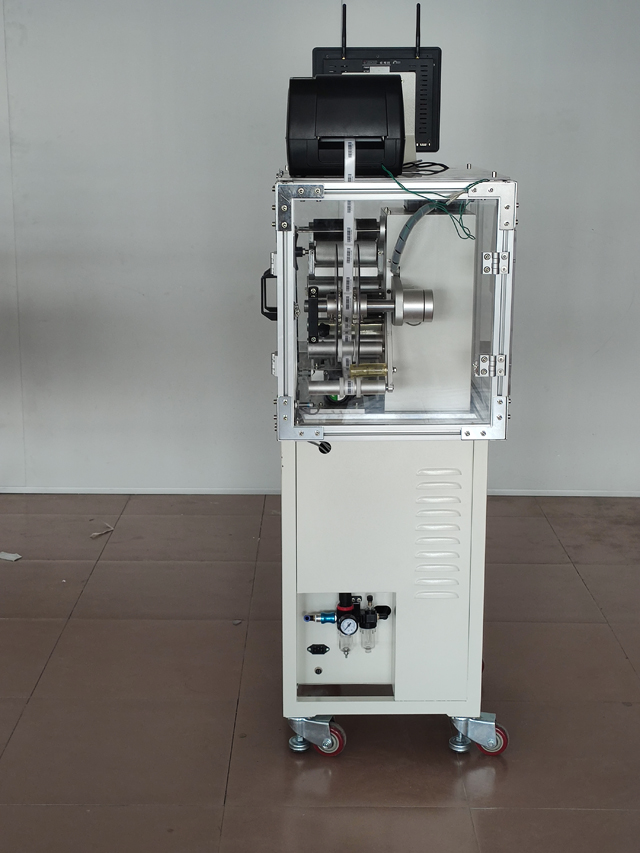

Uiterlijk van de apparatuur, belangrijke onderdelen en interface voor mens-machinebesturing

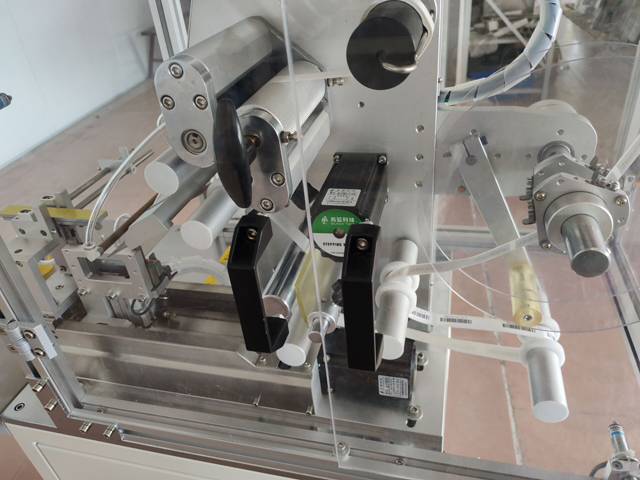

Belangrijke onderdelen.

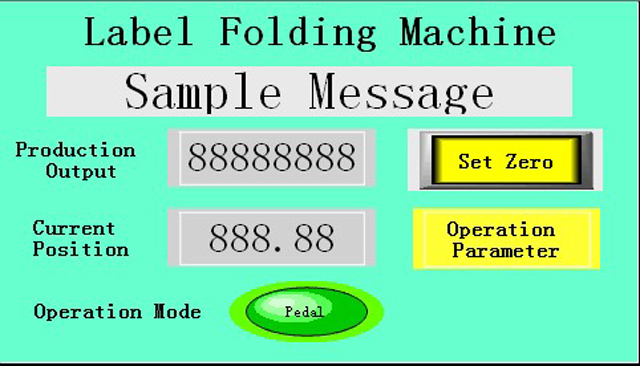

Hoofdfoto.

Uitgang: capaciteitstelling, druk op de toets "uitgang nul" om de capaciteit op nul te zetten;

Huidige positie: de realtime positieafstandsweergave van de schuifmodus van de etikettentransmissiemodule, eenheid mm;

De bedieningsmodus is "automatisch" en "voetstap". Dit zijn twee soorten bedieningsmodi.

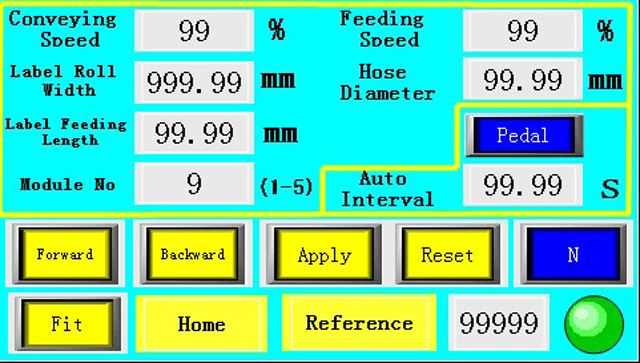

Gebruikersparameters

Standaardbordsnelheid: de snelheid van de werking van het indicatorbord, aangepast van 0-100%.

Markeringssnelheid: verwijst naar de snelheid waarmee het etiket van de stripplaat wordt gestript, instelbaar van 0-100%.

Breedte onderste papier: de breedte van het etikettenpapier, eenheid mm.

Draaddiameter: invoer met enkele draaddiameter, platte draad of invoer met meerdere draden direct om dubbele dikte te bestrijden, mm.

Markeerlengte: regel de lengte van het etiket vanaf de stripperplaat, eenheid mm.

Vooruit: druk op de "vooruit"-toets, de tag-aandrijfmodule schuift naar voren, met deze functie kunt u de afstand van de doelpositie aanpassen.

Terug: druk op de "terug"-toets, de tag-aandrijfmodule schuift terug naar achteren. Met deze functie kan de afstand van de positie van het etiketteerpunt worden gedebugged.

Fit: druk op de "fit"-toets, de rechte luchtplaatklemcilinder en de kabelboomplaatsingsmodule zullen de bovenste en onderste bewegende cilinders verplaatsen. Deze functie kan de afstand tussen de kabelboom en de vacuümplaatklem debuggen.

Reset: zet de header na het indrukken van de resetknop weer op nul.

Elektriciteit: nadat u de verschillende specificaties van het basispapier van het etiket hebt vervangen, drukt u lang op de elektrische toetsen zodat het systeem automatisch de etiketten en de penetratie van het onderste papier leert.

Werkingsmethode:

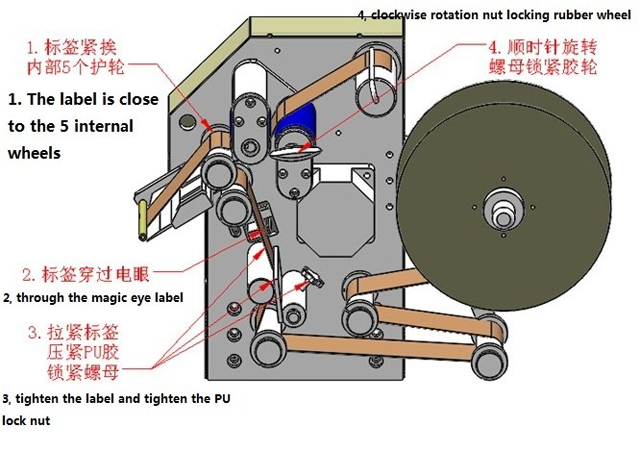

Het label is geïnstalleerd en het label is zoals hieronder op de strippermodule geïnstalleerd.

Draai de schakelaar met de klok mee en zet de stroom aan. Druk op de stopknop en draai met de klok mee.

Schakel- en afstelmachine

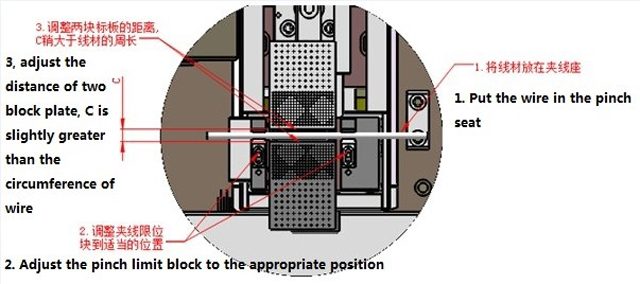

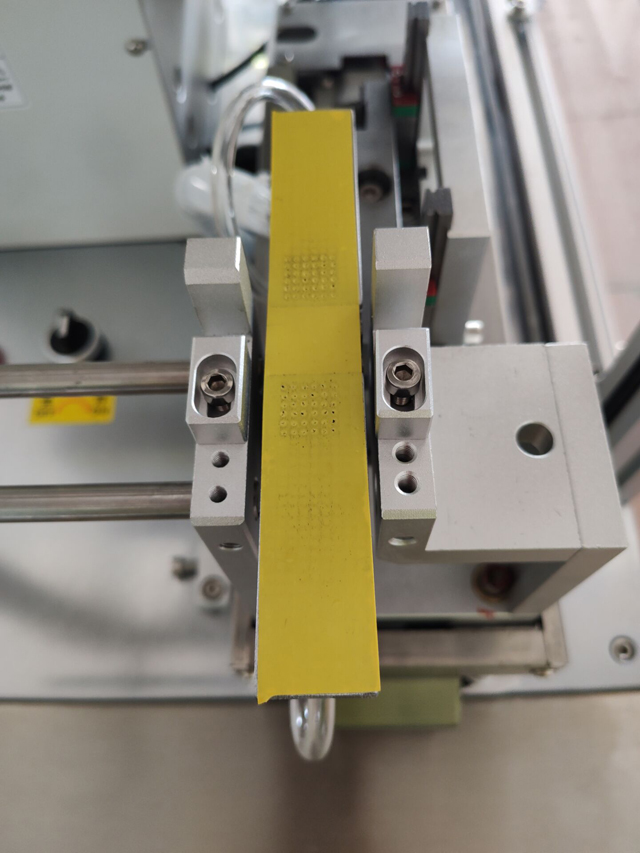

Afhankelijk van de diameter van de draad, de afstelling, de verbindingszitting, de afstand tussen de platen, zoals in de volgende afbeelding

Voer de breedte van het onderste papier in bij de breedte van het onderste papier van Afbeelding 3 en voer de diameter van de draad in bij de diameter van de draad.

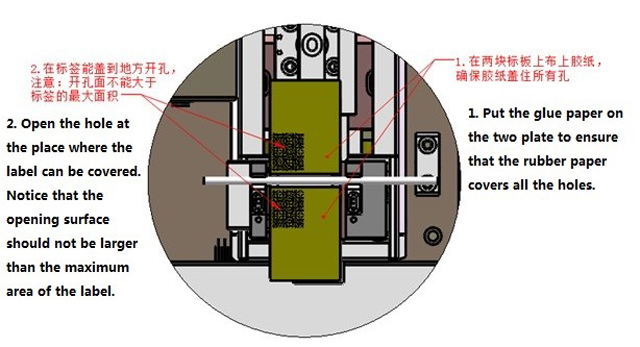

Plakband en openingen

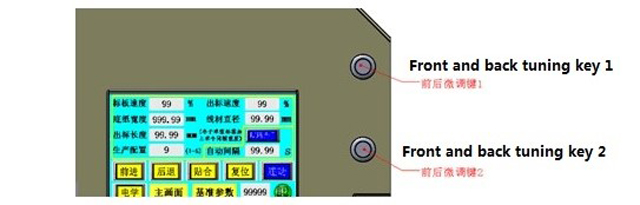

In het productieproces, als het label niet is uitgelijnd voor en na het label, kan het direct worden aangepast in de kolom "onderste papierbreedte". Kan ook "voor- en achtertoontoets "1" voor- en achtermicro-afstemtoets 2" aanpassen, elke beweging om 0,1 mm te veranderen.

Label linker en rechter aanpassing machine

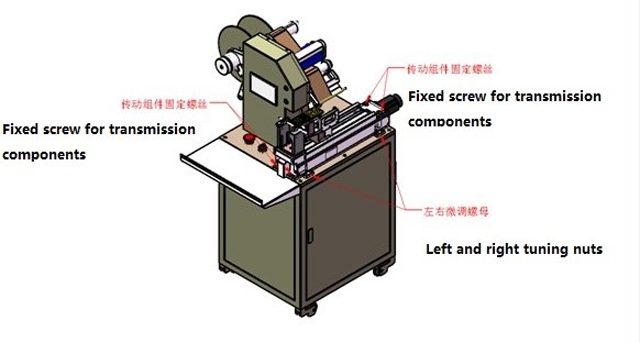

Als de labels gevouwen zijn, als de linker- en rechterkant niet uitgelijnd zijn, moeten de vier transmissiecomponenten losjes worden losgemaakt, dan moeten de linker- en rechterafstelmoeren worden afgesteld op basis van de afwijkingsrichting en de mate van de labels. Ten slotte moeten de vier transmissiecomponenten worden vergrendeld.

Onderhoud en onderhoud

Druk is ten strengste verboden, zorg dat u te allen tijde schoon blijft.

Om de machine op tijd te smeren. De actieve positie van de standaardplaat wordt eenmaal per maand toegevoegd. Als er een smeerolie timing is, controleer dan de separatorbeker, indien niet tijdig aanvullen.

Drie maanden om de slijtage van de synchrone riem op de verschillende onderdelen van de machine te controleren
