Machine voor het vullen van farmaceutische cosmetische tubes met ultrasone sluitmachine

• Model: VK-TFS-006U
• Spanning: 220v/50Hz/60Hz
• Productiviteit: 20-30 stuks/min
• Afmetingen: 1090x1250x1680mm (L*B*H)
• Gewicht: 270kg
• Vulvolume: 10-300ml
• Buisdiameter: 10–60 mm
• Vermogen: 2,0KW -3,3KW
• Nauwkeurigheid: ±1%
• Materiaal: roestvrij staal 304
• Besturing: PLC-besturingssysteem

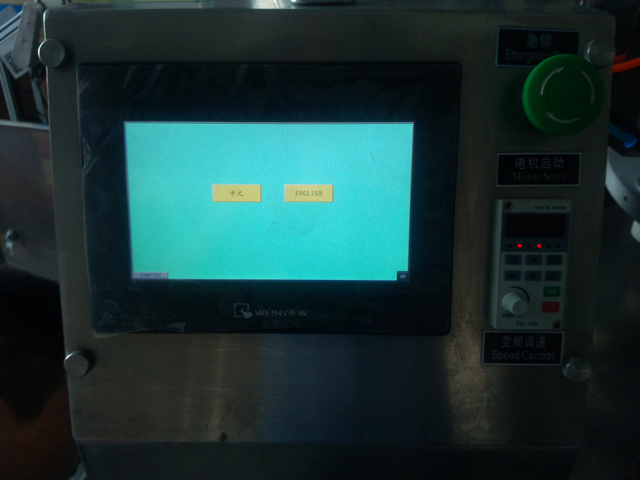

• Weergave: touchscreen-weergave
• Buishoogte: 2-200(mm)

Bekijk video

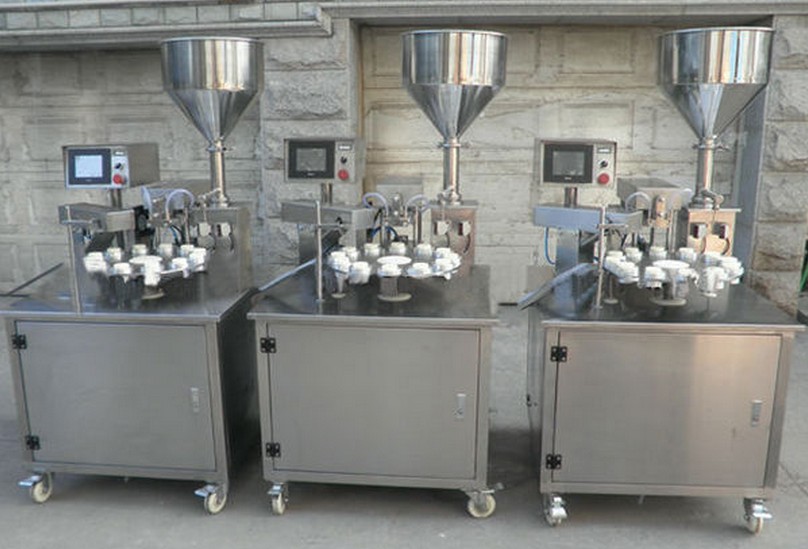

Semi-automatische vul- en sluitmachine is speciaal ontworpen voor producten met een kleine hoeveelheid en een speciale buisdiameter. De machine heeft de deugd van de hogesnelheidsvul- en sluitmachine, met een zeer automatische werking en loopt soepel. Het kan automatisch buis vullen, sluiten, snijden en datum afdrukken. Het unieke ontwerp met één kop is gemakkelijker schoon te maken. Handiger om de maat te veranderen en eenvoudiger te bedienen. Het is geschikt voor met name medicijncrème, tandpasta, cosmetica, lijm, kleefstof, ketchup en kunstpaletindustrie.

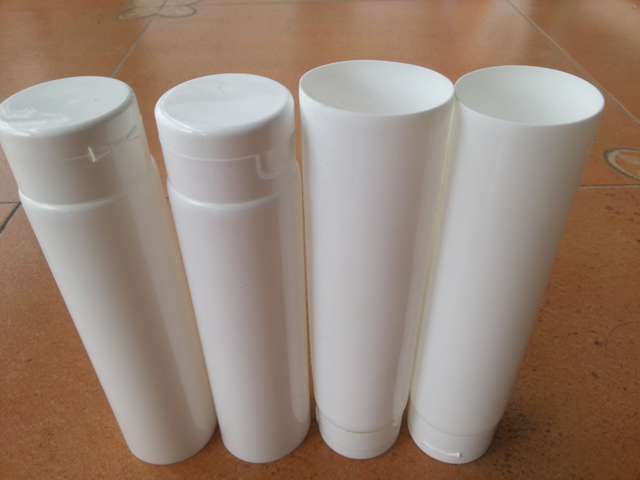

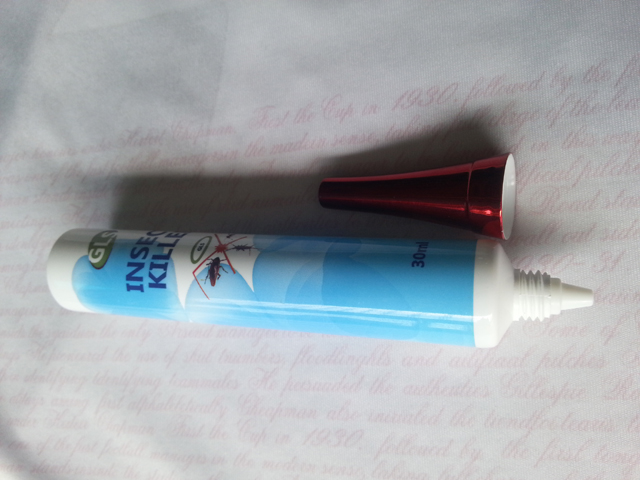

Buizenmonsters

Werkingsprincipe

De machine wordt aangestuurd door PLC en touchscreen, het gebruik van 12 gelijke stations, de plastic slang op zijn beurt op de buis, de markeringen, vullen, afdichten, snijden en uit de buis. Steek de plastic slang in de aansluiting, zet de functieschakelaar aan, druk op de run-knop, de machine start periodiek werk onder PLC-besturing: roterend begon tegen de klok in een werkstation, stop met roterend wiel na het plaatsen, dan op de buis, de markeringen, vullen, afdichten, snijden en het buislichaam werken (let op: het vul- en afdichtmechanisme is respectievelijk uitgerust met infrarooddetectieschakelaar, moet worden gedetecteerd onder de voorwaarde dat de plastic slang zal werken).

Wanneer elk einde van het werk, elk agentschap reset. Aan het ene einde van de werkcyclus, de volgende werkcyclus, de cyclus. Na een werkcyclus, plastic slang met roterende beweging naar het volgende station, dienovereenkomstig.

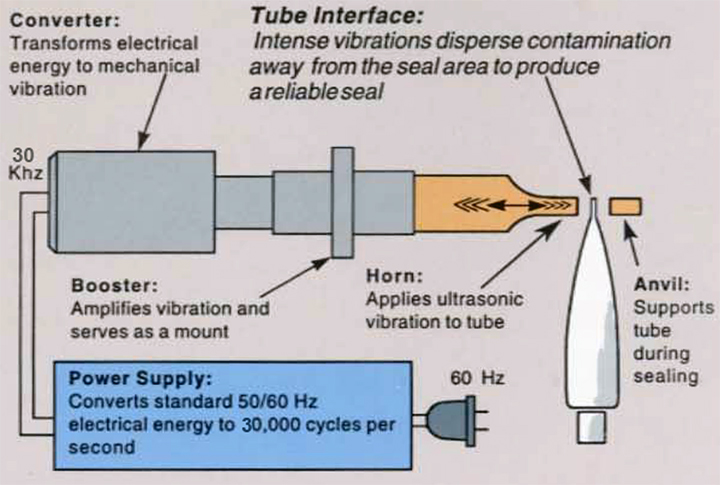

Hoe ultrasoon sealen werkt

De ultrasone buissealer is ontworpen om op vrijwel alle soorten vulmachines te worden gemonteerd. Terwijl de buis naar het ultrasone buissealerstation wordt getransporteerd, sluit een schakelaar om de lascyclus te starten. Lucht wordt in cilinders geleid om het lasaambeeld en de ultrasone hoorn naar de middellijn van de buis te verplaatsen.

De buis wordt gesloten tot een vooraf ingestelde opening en vastgehouden voor de toepassing van sonische energie.

Een ultrasone voeding neemt de elektrische energie van 50/60 Hz en zet deze om in 30.000 cycli per seconde via een vermogensoscillator.

Deze hoogfrequente elektrische energie wordt naar de omvormer geleid, die de elektrische stroom omzet in hoogfrequente mechanische trillingen.

De sonische energie zorgt ervoor dat de hoorn met 30.000 trillingen per seconde tegen het uiteinde van de buis trilt.

Door de intense trillingen wordt alle verontreiniging uit het afdichtingsgebied verwijderd en ontstaat er hitte die het materiaal aan elkaar hecht.

Vervolgens wordt de energie gestopt en wordt de buis korte tijd gesloten gehouden (meestal 0,05 tot 0,150 seconden).

Vervolgens gaat de buis naar het volgende station op de vullijn. Meestal variëren de cyclustijden van 45 tot 80 eenheden per minuut, afhankelijk van de buisdiameter en het materiaal.

Functies

Plastic slang door de buis, de markeringen, vullen, afsluiten, snijden en uit de buis, de machine verpakkingsklus voltooid.

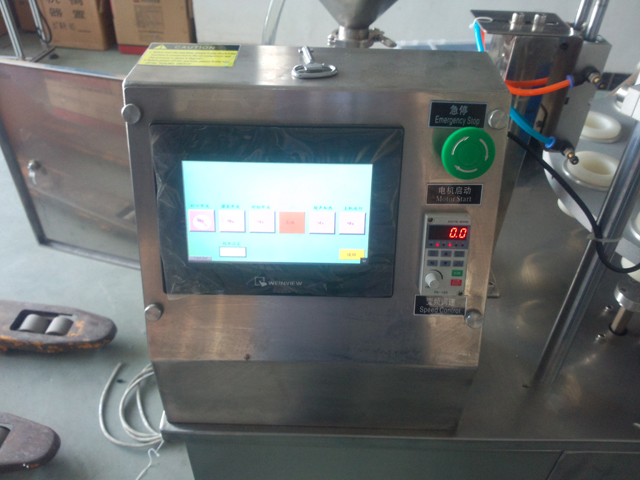

• Buisvul- en sluitmachine met ultrasone technologie en touchscreen-bedieningssysteem
• Deksels en bekledingen gemaakt van roestvrij staal 304, conform GMP-norm
• Contactdelen in SS 304
• Positief vulmondstuk. Pneumatisch afsluitsysteem. (Om het probleem van afzetting te voorkomen)
• Geen buis Geen vulling / Geen buis Geen afdichting Heteluchtverwarming van buizen intern en koeling extern om deuken bij de afdichting te voorkomen PLC-besturing touchscreen
• Ferguson-indexeerder
• Paneelkast die gemakkelijk toegankelijk is
• Beide zijden batchcodering van maximaal 12 tekens.
• Vulvolume van 5 ml tot 200 ml. Met verwisselbare pompen. 3 ml tot 30 ml, 30 ml tot 100 ml en 100 ml tot 250 ml.
• Buisdiameter: min. 10mm – max. 50mm.
• Productie van 1600 tot 2200 buizen per uur.
• Buizenteller
• Eenvoudig verstelbare afdichtingskop

Belangrijkste technische parameters

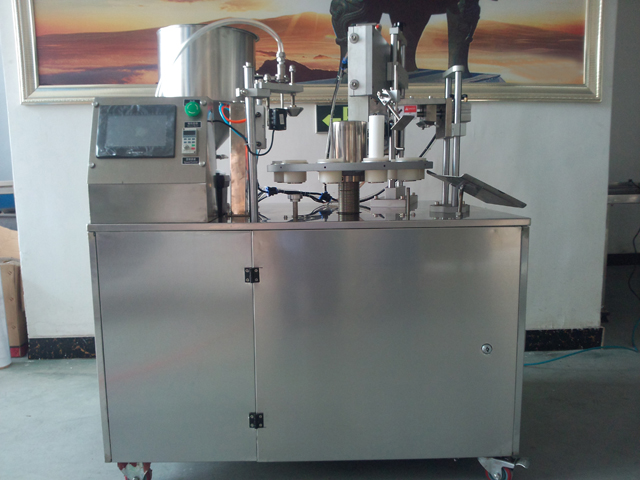

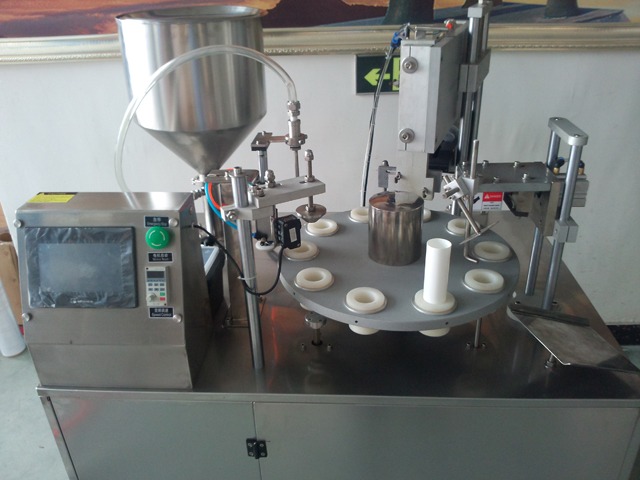

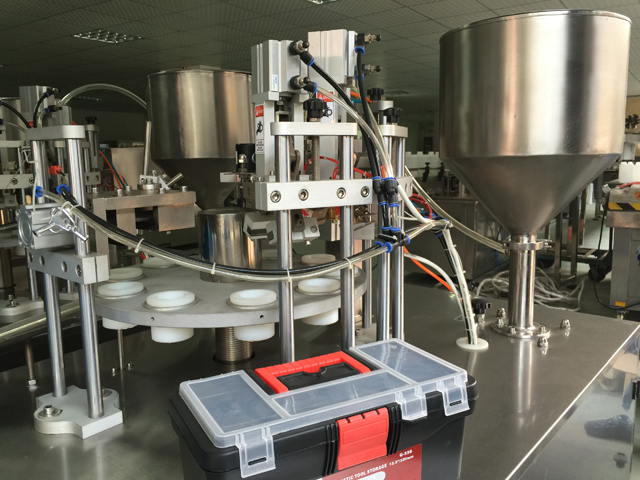

Gedetailleerde afbeeldingen

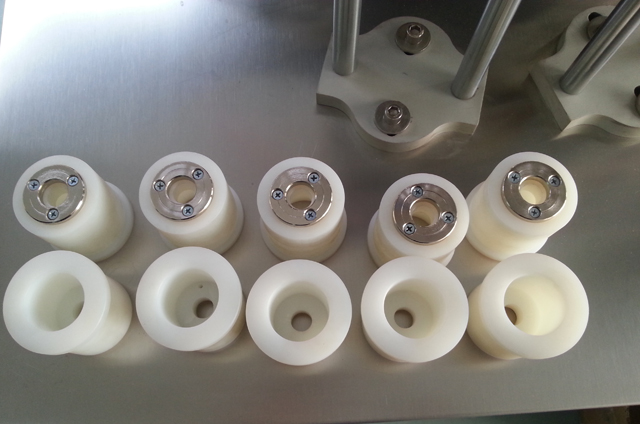

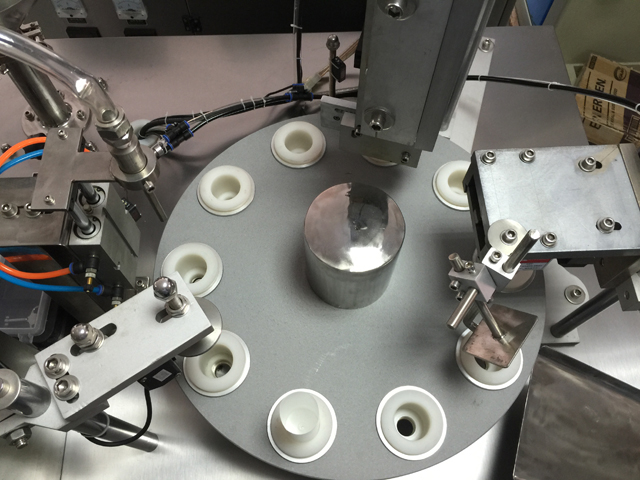

Buishouder van vulapparatuur voor ultrasone sealer

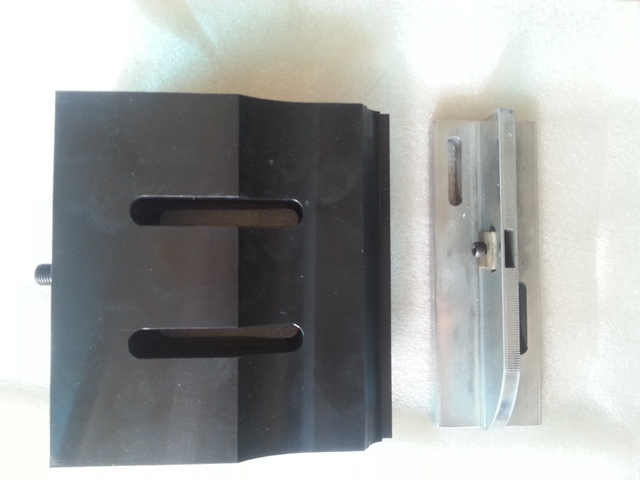

Buisslangmal voor reservesnijder

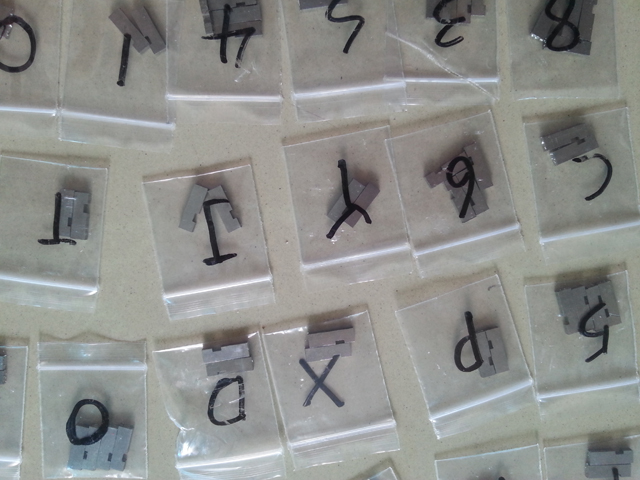

Letters voor datumcodering

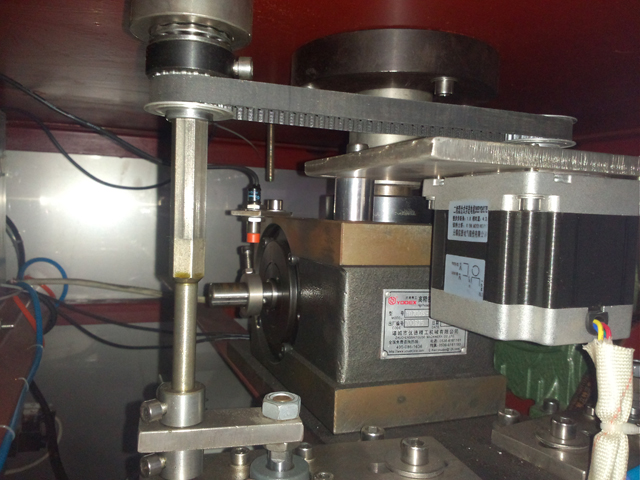

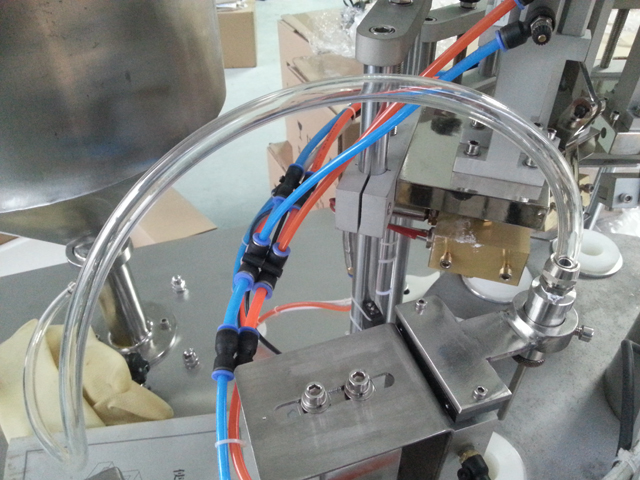

Pneumatisch onderdeel van dichtbij op vul-ultrasone hightech-afdichtmachine:

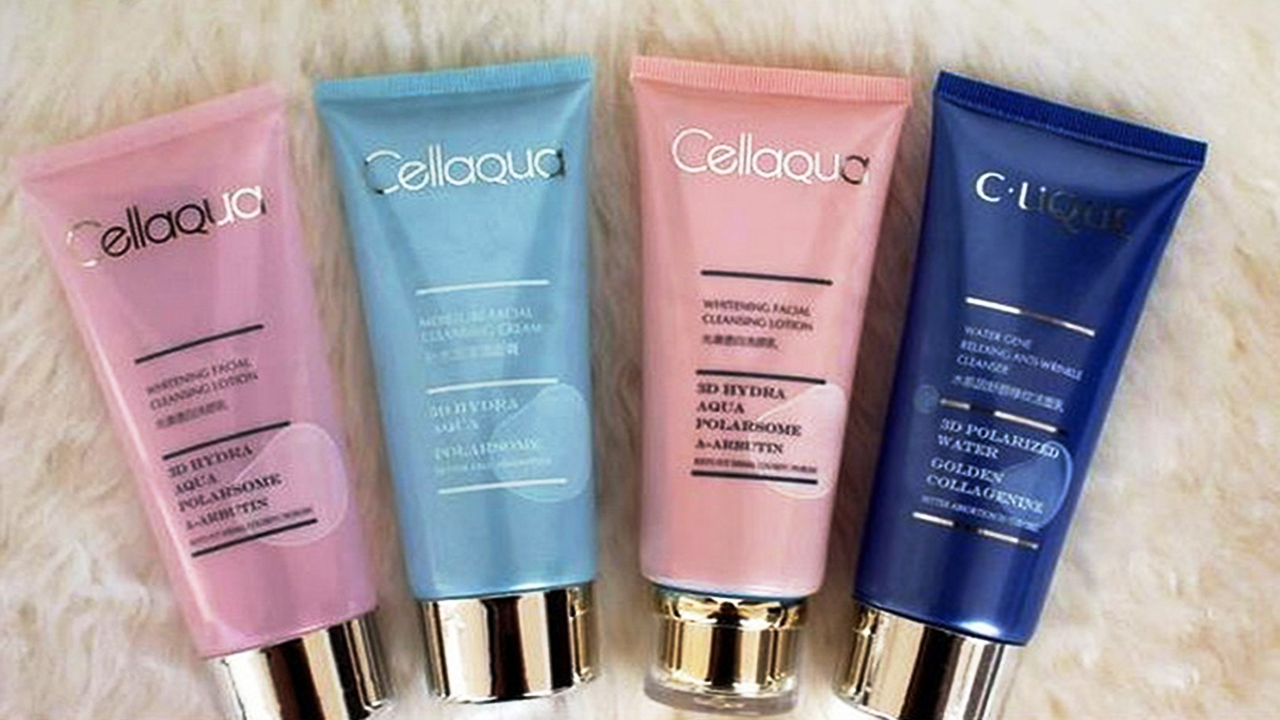

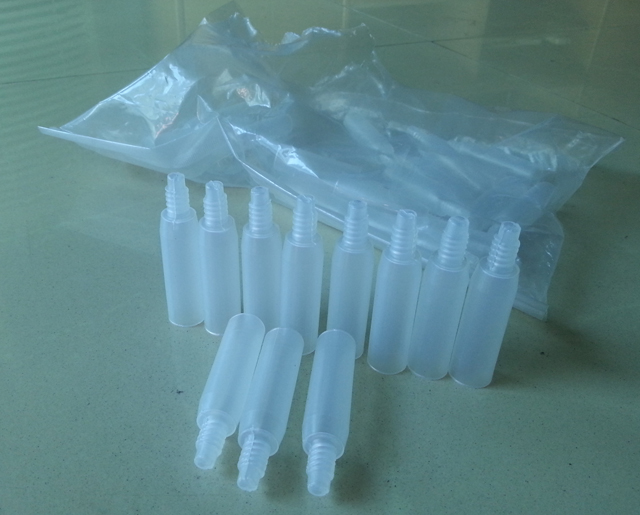

Vullen van ultrasoonbuizen, sluitmachines, monsters voor kunststofbuizen:

Fumigatievrije kratverpakking voor het vullen van buizen met ultrasoon sluitmachine

Garantie: Voor alle machines geldt een garantie van 1 jaar. (Uitgesloten van de garantie zijn problemen die het gevolg zijn van ongelukken, verkeerd gebruik, verkeerde toepassing, schade door opslag, nalatigheid of wijziging van de apparatuur of de onderdelen ervan. Ook het gemakkelijk kapotte reserveonderdeel valt niet onder de garantie)

Installatie: Nadat de machine in uw fabriek is aangekomen, zal onze technicus, indien nodig, naar uw locatie komen om de machine te installeren en te testen en ook uw werknemer te trainen om de machine te bedienen (de tijd van de trein hangt af van uw werknemer). De kosten (vliegticket, eten, hotel, de reiskosten in uw land) moeten op uw rekening worden betaald en u moet de technicus USD 150 per dag betalen. U kunt ook naar onze fabriek gaan om training te volgen.

Na de dienst: Als u het probleem op de machine krijgt, komt onze technicus zo snel mogelijk naar uw locatie om de machine te repareren. De kosten zouden op uw rekening moeten staan (zoals hierboven).
