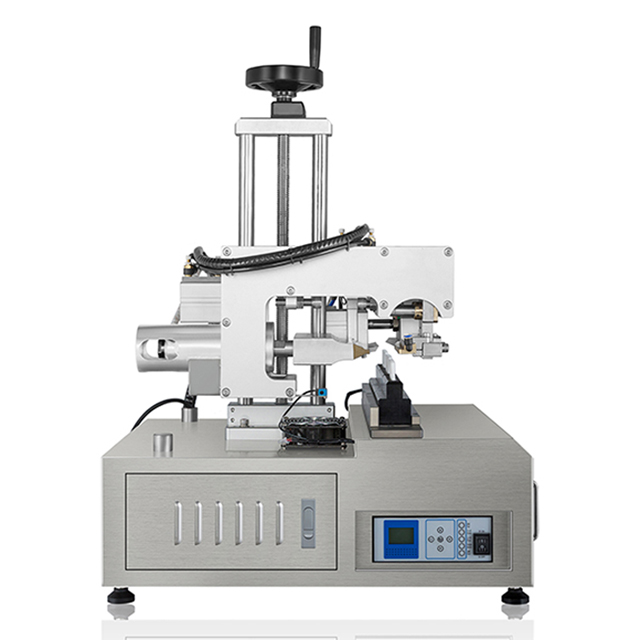

Lineaire type stripbuizen ultrasone sluitmachine semi-automatisch

• Model: VK-UTS-003
• Frequentie: 15Khz
• Vermogen: 2600W
• Voeding: AC220V
• Afdichtingsdiameter: 10-50mm
• Max. buishoogte: 10-200mm
• Werkdruk: 0,5-06Mpa
• Afmetingen: 560*537*880mm
• Nettogewicht: 95KG
• GW met de standaard export houten kist: 115KG

Bekijk video

De ultrasone sluitmachine is een hoogwaardige, krachtige vloeistof-, pastacontainervul- en sluitmachine. Het is nodig om de buismachine handmatig in te stellen, automatische kleurdetectie, automatisch vullen, automatisch sluiten, automatische snijder, voltooide een reeks automatische uitvoerfuncties. PLC-programmeerbare machine maakt gebruik van geavanceerde aanraakinterface, optische tracking, automatische positionering, zodat de algehele werking eenvoudiger, perfecter is, bedrijven in staat stelt de productie-efficiëntie te verbeteren, de arbeidsintensiteit te verminderen en het apparaat van keuze voor verpakkingskwaliteiten te verbeteren.

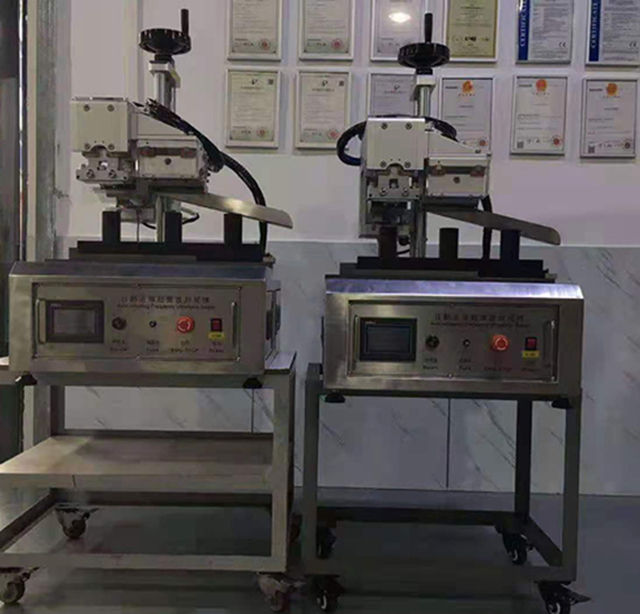

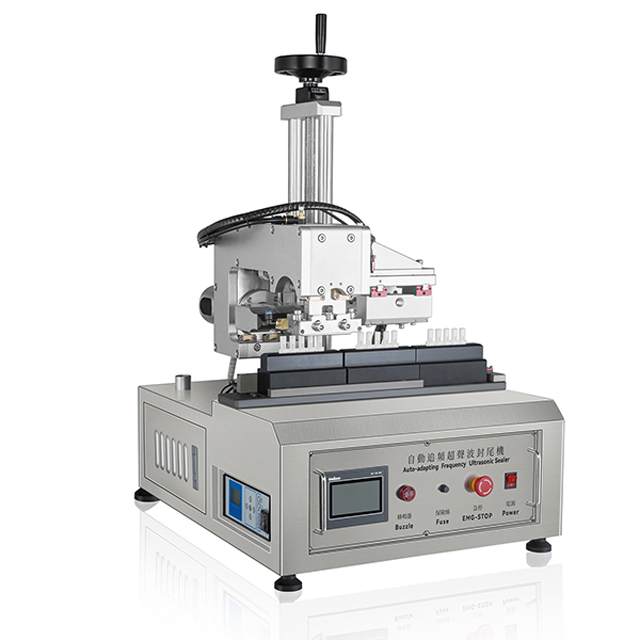

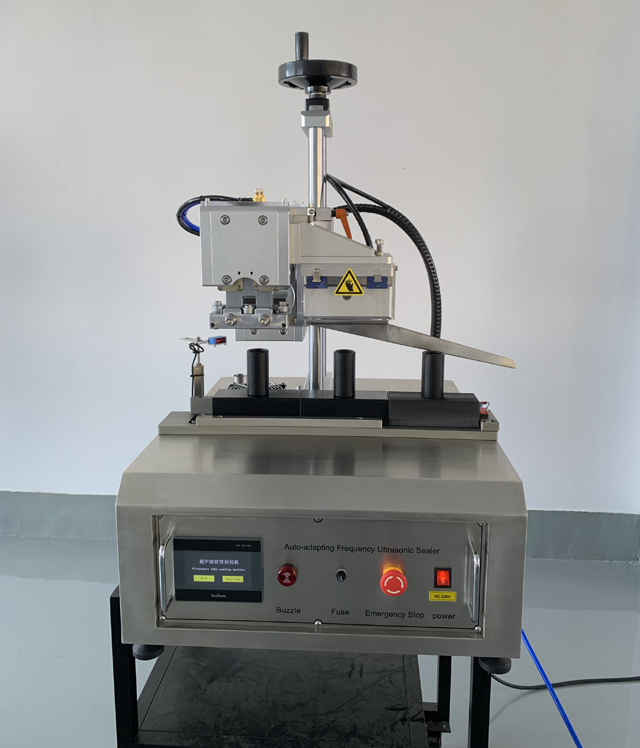

De semi-automatische tube sealer is de nieuwste technologie in het sealen van kleine tot middelgrote tubes. Het combineert ultrasoon sealen, batch stampen, trimmen en een gegolfde cosmetische/farmaceutische afwerking. Deze machine vereist een operator om de tube pucks te laden en de tubes door de stations te verplaatsen. Deze machine kan tot 15 eenheden per minuut verwerken en werkt perfect met een van onze bench top fillers en labellers.

Deze machine is ontworpen om perfect afgesloten tubes te produceren die eruit zien alsof ze op een veel grotere, duurdere, volautomatische machine zijn gemaakt. Met alle moderne componenten en functies van de modernste geautomatiseerde machines is deze kleine, draagbare tubesealer alles wat een MKB-bedrijf nodig heeft en kan door iedereen met een basisopleiding worden bediend.

Gemaakt van 316 roestvrij staal, is deze machine geschikt voor elke voedings- of farmaceutische toepassing. Vereist een kleine luchtcompressor en een standaard 10 ampère stopcontact, is eenvoudig aan te sluiten en te installeren op elke productielocatie. Deze machine kan elk plastic en laminaatbuismateriaal tot 57 mm in diameter sealen.

Er kunnen speciale houderpucks voor tubes worden geleverd, zodat de machine uw tube perfect recht houdt tijdens het sealen. Ook kunnen we een set met nummers/letters leveren, zodat u uw unieke batchnummer in uw tubes kunt stempelen.

Lees de volgende instructies aandachtig door voordat u met het apparaat aan de slag gaat, zodat u de kenmerken van de verschillende functies, procedures en gebruikshandelingen goed begrijpt.

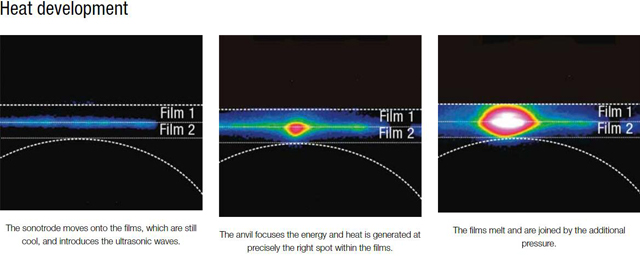

Werkprincipes van ultrasoon afdichtingsbuizen:

Ultrasoon sealen maakt gebruik van de principes van ultrasone energie om twee materialen aan elkaar te verbinden. Lasgereedschappen (aambeeld of sonotrodes) richten de ultrasone energie op het punt waar het lassen moet plaatsvinden, en er wordt wrijvingshitte gegenereerd. De sealtijd is tussen de 100 en 200 milliseconden. In tegenstelling tot warmtesealen wordt de hitte die nodig is bij ultrasone technologie alleen gegenereerd in de materialen die worden gelast. De gereedschappen blijven koud en ondersteunen de afvoer van warmte. De hot-tack-weerstand (sterkte van de naad direct na het lassen zonder koeling) is ook aanzienlijk hoger dan bij andere lasmethoden. De snelheid, betrouwbaarheid en algehele kwaliteit van de afgewerkte naden maken ultrasone sealapparatuur van vitaal belang in tal van industrieën.

Joint Design – Zo Werkt Het

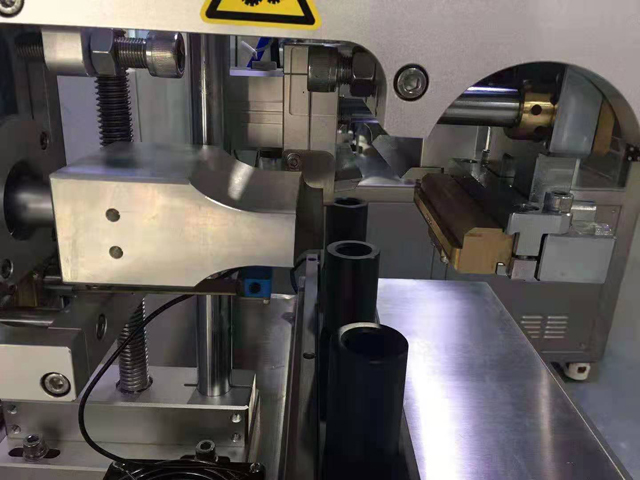

Om nauwkeurig te kunnen lassen in ultrasone buisafdichtmachines, moet de energie van de ultrasone golven worden gefocust (energiefocussing). Dit wordt bereikt via de gereedschapsgeometrie of het verbindingsontwerp op het materiaal. In het geval van verbindingsontwerp heeft het gebied waar het materiaal moet worden verbonden speciale vormen, zoals punten of randen. In het geval van gereedschapsgeometrie zijn sonotrodes of het aambeeld speciaal gevormd om de energie te focussen.

Wij zijn er zeker van dat u volledig tevreden zult zijn met de bruikbaarheid, betrouwbaarheid en economische efficiëntie van het apparaat. De structuur en werking van het apparaat volgens de verschillende toepassingen en kenmerken om de inhoud van het pakket aan te passen, is echter geïnstalleerd om de specifieke verschillende punten beter te begrijpen, zoals beschreven in deze specificatie is de basisfunctie.

Voordat het apparaat wordt verzonden, is elk onderdeel van het apparaat zorgvuldig getest en gedebugged. Als er echter tijdens de verzending een mechanische storing optreedt of als er ergens in deze beschrijving onduidelijkheden zijn, neem dan contact op met onze geautoriseerde verkoopmedewerkers.

Veiligheidsmaatregelen voor het bedienen van de ultrasone sealmachine:

1. De bediening, het onderhoud en de installatie van machines moeten worden geautoriseerd door uw bedrijf en mechanisch opgeleid personeel om de bediening uit te voeren. U moet de handleiding doornemen en de bediening van de video bekijken voordat u de machine bedient.
2. Mechanische schade die door oneigenlijk gebruik is ontstaan, kan niet aan de fabrikant worden toegerekend en valt niet onder de garantie. Het risico hiervoor draagt uitsluitend de eigenaar.
3. Moet worden geleverd in overeenstemming met de installatie-, bedienings-, transport- en onderhoudsinstructies van de fabrikant voor een correct gebruik van de machine.
4. Vermijd het gebruik van methoden om de veiligheid van machines te verminderen.
5. Oorspronkelijke plaats tot plaats, moet direct zonlicht en vocht, stof vermijden. Omdat dit de reden is van brand en elektrische schokken.
6. Ander oneigenlijk gebruik van machines (zoals "de machine volgens eigen inzicht gebruiken").
7. Machineontwerpvereisten, het normale voorbereidende werk voor laarzen, alleen een mechanisch publiek in de beste vorm kan gymnastiek beoefenen.
8. Controleer of de machine alleen wordt gebruikt voor het maken van algemene goederen (met uitzondering van gigantische giftige stoffen; zure en alkalische materialen) en niet met andere artikelen kan worden gebruikt. Anders zijn fabrikanten en distributeurs niet aansprakelijk.
9. Laat de installatie, demontage en verplaatsing van het apparaat over aan professionals voor bediening en begeleiding.
10. Moet een professionele opleiding ondergaan van gekwalificeerde mensen die de machine kunnen bedienen.
11. Gebruik dit apparaat uitsluitend zoals aangegeven door de fabrikant. Ongeautoriseerde wijzigingen of het gebruik van onderdelen die niet door de lokale fabrikant worden verkocht of aanbevolen, kunnen brand, elektrische schokken en andere verwondingen veroorzaken.
12. Zorg ervoor dat er geen kleding, papier, stof, metaalsplinters, olie en ander vuil in de elektrische apparatuur terechtkomt.
13. Wanneer het apparaat gedurende langere tijd is opgeslagen, moet het vóór gebruik worden geïnspecteerd en getest.
14. Wanneer de stroomvoorziening is geleverd of de machine draait, mag u de verdeelkast en andere aansluitdozen niet openen. Anders kan er een elektrische schok optreden, wat kan leiden tot persoonlijk letsel; voer in de buurt van de machine geen booglasbewerkingen uit. Anders kan dit gemakkelijk leiden tot storingen in de unit.
15. Wanneer de verdeelkast al open is of kale draden, kan de machine en de ondersteunende faciliteiten niet werken. Anders kunnen er hoogspanningsklemmen of elektrische schokken worden blootgesteld, wat kan leiden tot letsel.
16. Naast periodieke inspecties of bedrading, mag u op geen enkel ander moment de behuizing van elektrische apparatuur openen. Anders kunt u het apparaat beschadigen, wat de normale werking van de machine beïnvloedt.
17. Raak de machine niet aan met natte handen, droge handen startschakelaar vereist. Anders kan er een elektrische schok optreden, wat kan leiden tot persoonlijk letsel.
18. Bord, schakelaars, programmalussen, omvormer, motoraandrijvingen en andere bedrading in de staat, het absolute verbod op testen met hoge weerstandstester. Anders schade of ongelukken veroorzaken machine.
19. Ruim de omgeving van het apparaat goed op voordat u het gebruikt. Er mogen zich geen andere gevaarlijke voorwerpen bevinden.
20. Maak de kabel niet kapot door schuren, pletten, overspanning en overbelasting. Anders kan er een elektrische schok optreden, wat kan leiden tot persoonlijk letsel.
21. Power, CAUTION HOT-logo, let niet op wanneer de hand het aanraakt, het kan brandwonden veroorzaken. Axis-machine prominente prime-locatie, wees voorzichtig om elkaar niet te ontmoeten.
22. Plaats geen dingen op de machine. Stapel geen dingen op rond de machine en de machine-onafhankelijke items. Dingen te veel, er kan een ongeluk gebeuren. Bovendien, gemengd met vreemde voorwerpen of machine-onderdelen in bijten in boodschappen, etc., zal het apparaat beschadigen in de verpakking.

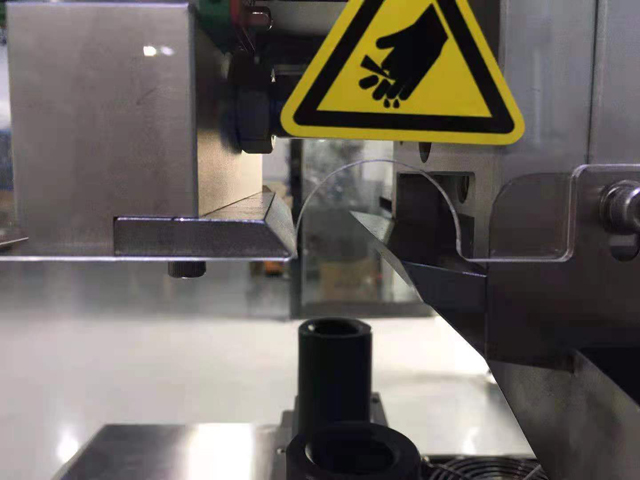

23. Wees voorzichtig bij het verwisselen van mallen en snijmessen, want het mes kan uw vingers bezeren.

De operator mag de structuur van de machine en de productie niet vervangen of wijzigen. Daarom aanvaardt de fabrikant geen enkele verantwoordelijkheid voor schade die is veroorzaakt door de fabrikant.

Een noodstop

Als er een fout optreedt, moet de operator de situatie beoordelen op basis van zijn ervaring. Er moet niet snel een noodstop worden uitgevoerd of andere maatregelen worden genomen (om de controller uit te schakelen).

Gebruik de hoofdvoeding om uit te schakelen

Wanneer er een fout optreedt, (moet u reparatie- of onderhoudspersoneel inschakelen) Als u het probleem niet binnen een korte tijd kunt verhelpen, kunt u de hoofdstroomvoorziening uitschakelen.

Onderhoud van apparatuur

1. Na elke dienst moet de machine worden schoongemaakt. Reinig daarbij de materialen in de doseerplaat en de resterende machinetafel om te voorkomen dat er vocht op komt, wat van invloed kan zijn op de volgende werkzaamheden.
2. Controleer altijd de bevestigingsschroeven van de onderdelen, de elastische toestand, om een betrouwbare werking te garanderen. Reinig de optische kop regelmatig.
3. Elektrische onderdelen moeten rekening houden met vocht en stof.
4. Maak de apparatuur elke dag schoon na gebruik van het apparaat,
5. Laat de machine niet draaien zonder buizen, anders worden de mal en de machine kapot gemaakt.

Basisparameters

• Model: VK-UTS-003
• Frequentie: 15Khz
• Vermogen: 2600W
• Voeding: AC220V
• Afdichtingsdiameter: 10-50mm
• Max. buishoogte: 10-200mm
• Werkdruk: 0,5-06Mpa
• Afmetingen: 560*537*880mm
• Nettogewicht: 95KG
• GW met de standaard export houten kist: 115KG

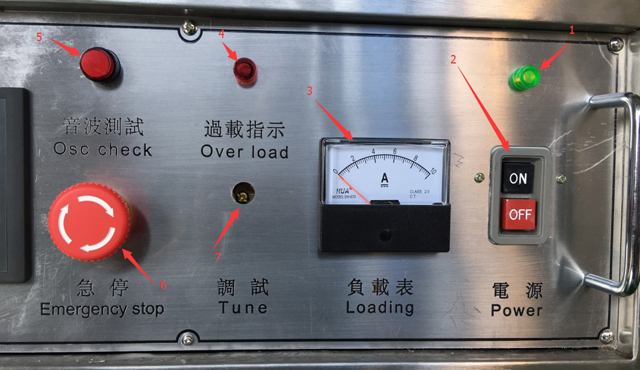

1. Stroomlampje
2. Stroomschakelaar
3. Laden
4. Overbelasting
5. OSC-controle
6. Noodstopknop
7. Overbelastingsaanpassing

Stappen voor het bedienen van de machine

1. Toegang tot stroomvoorziening
2. Toegang tot luchttoevoer
3. Druk op de aan/uit-schakelaar (AAN)
4. Kies uw taal (Chinees of Engels)
5. Handleiding: Handmatig--Automatische modusomschakeling
6. Tijdinstelling: Om de tijd voor het sealen aan te passen
7. Ultrasoon cilinderstart: Regelaar van de ultrasoon afdichtingshoorn
8. Ultrasoon starten: Ultrasoon sealen
9. Cilinder afsnijden: Buis-eind afsnijden

Tijdsinstelling

Instellen van de vertragingstijd, lastijd en houdtijd afhankelijk van de grootte en het materiaal van de buis, Referentiewaarde: 0,2-0,8's

Ga terug naar pagina 2 na het instellen van de tijd. Vervang de handmatige modus door de automatische modus, vul de buis tot de buishouder en begin met produceren.
