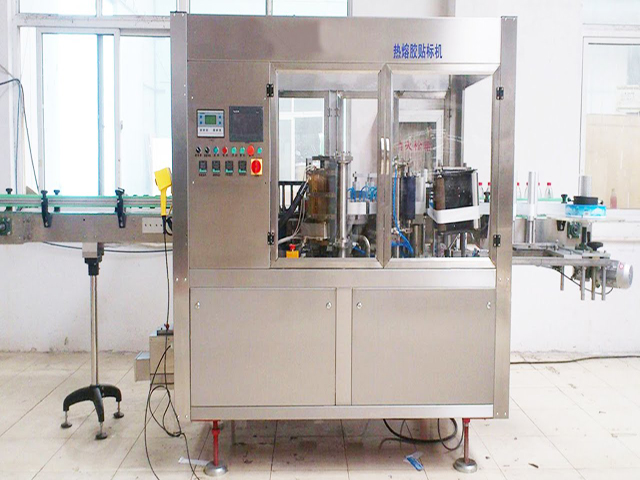

Lineaire smeltlijm-etiketteermachine voor ronde plastic glazen flessen

• Model: VK-HMGL
• Type fles: Glazen fles, plastic fles
• Productsnelheid (b/u): 18000
• Labelmateriaal: OPP/parelfolie/composietpapier
• Nauwkeurigheidsfout (mm): ±0,5 mm
• Etiketgrootte (mm): (L)20-300mm (H)10-180mm
• Flesmaat (mm): Buitendiameterφ40-φ80mm hoogte30-200mm
• Binnendiameter etiket (mm): Φ150mm
• Buitendiameter etiket (mm): Φ500mm (groot)
• Voltage (V): 220/380-420V/drie fasen optioneel
• Vermogen (kw): 9kw
• Luchtdruk (bar) Min 5,0 bar Max 8,0 bar
• Luchtverbruik: 0,2M³/minuut
• Afmetingen (mm): 3150L*1800B*2100H
• Gewicht (kg): 2000

Bekijk video

Automatische etiketteermachine met smeltlijm, die op grote schaal wordt geleverd voor verschillende verpakkings- en etiketmaterialen. De etiketkosten zijn relatief lager en kunnen voldoen aan de eisen van gebruikers die verschillende soorten verpakkingen hebben.

Het is het meest economische model in kosten om massaproductie te maken. De apparatuur heeft massaal gebruik gemaakt van het modulaire ontwerpconcept om het voor gebruikers gemakkelijk en eenvoudig te maken om de flessen te verwisselen. Het lineaire type labelt voornamelijk de ronde flessen in glas of plastic materialen, terwijl het roterende type niet alleen de ronde containers kan labelen, maar ook de vierkante flessen zoals vloeibare wasmiddelcontainers enz.

Sollicitatie

De machine voor het aanbrengen van etiketten is een nieuw product van ons bedrijf om de buitenlandse markt te bedienen. Deze machine is toepasbaar op ronde flessen voor de voedingsmiddelen-, geneesmiddelen-, chemische en andere industrieën.

Functies

1. De etikettering van de levering wordt aangestuurd door een servomotor.

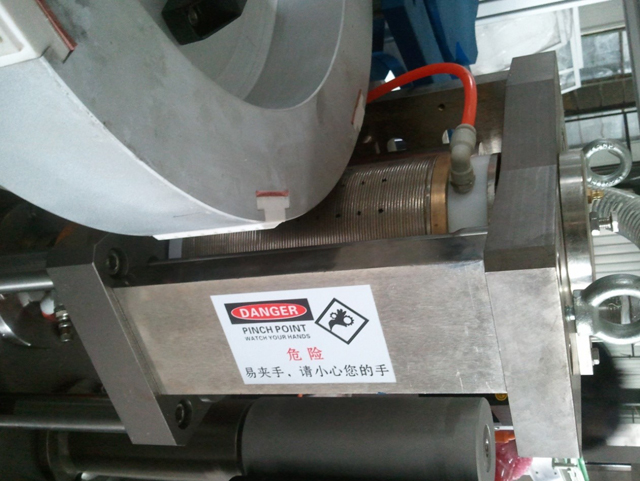

2. Het etiket wordt nauwkeurig uitgesneden.
3. Het etiketteermes is eenvoudig te verwisselen.
4. Er hoeven minder en sneller onderdelen te worden vervangen.
5. Controleer snel het etiket en verspil het niet.
6. Voor 1 kg smeltlijm kunnen 60.000-100.000 flessen worden gebruikt, wat de kosten verlaagt.
7. Het labelmateriaal is OPP, wat 1/3 kosten bespaart.
8. Het vermogen van de machine is 9 kW. Zo bespaart u op elektriciteit.

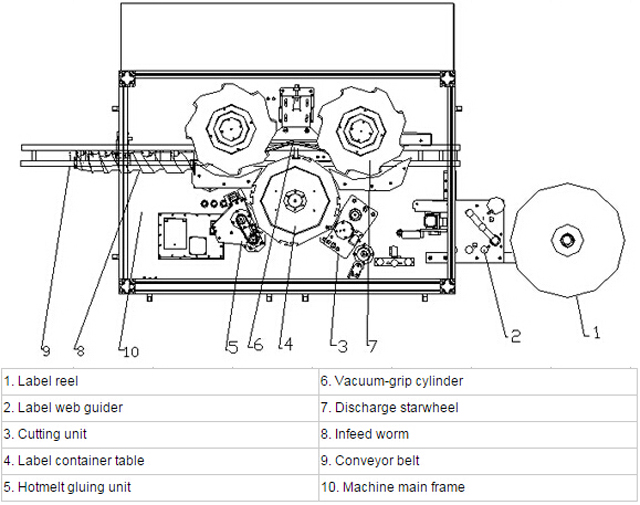

Technische specificatie

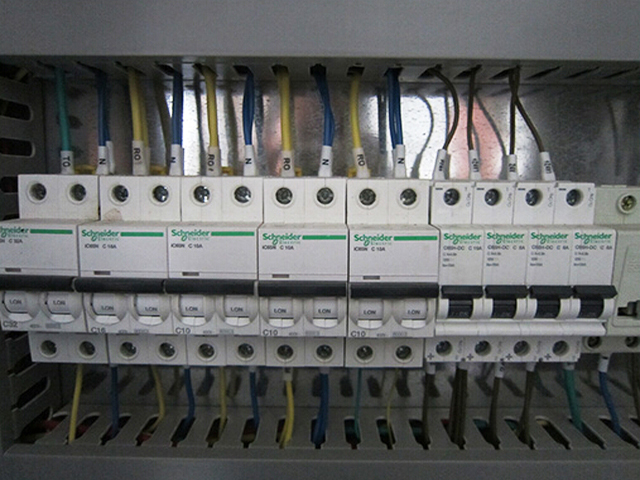

Specificatie voor de configuratie van elektrische apparaten:

Installatie-, bedienings- en onderhoudspersoneel moet een gekwalificeerde opleiding hebben gevolgd voordat zij deze machine kunnen gebruiken.

Waar u op moet letten bij de installatie van een hotmelt-etiketteermachine:

• Wanneer de machine arriveert, moet het installatiepersoneel visueel controleren of de machine beschadigd is, zoals framevervorming, kast aangetast door vocht, crash, etc. Als het niet duidelijk is, neem dan contact op met de fabrikant om dit te controleren. En informeer het transportbedrijf onmiddellijk zodra u een beschadigde machine aantreft.
• Let op het milieu bij het lossen van het pakket
• Wees voorzichtig bij het gebruik van hefwerktuigen zoals vorkheftrucks, omdat er een risico is op wegglijden of onevenwicht.
• Let goed op de onderdelen onder de werktafel voordat u een vorkheftruck of andere hefapparatuur gebruikt. U kunt de behandeling ook uitvoeren onder begeleiding van geschoolde werknemers.
• Gebruik geen kabel om de machine op te tillen.
• Het is installatiepersoneel niet toegestaan de machine op het elektriciteitsnet aan te sluiten.

Regels voor de operator

• Neem geen kalmeringsmiddelen, medicijnen of alcoholische dranken die trance kunnen veroorzaken tijdens het bedienen van machines.
• Zorg ervoor dat u het mechanisme, de functie, de bedieningsknoppen en het apparaat goed begrijpt voordat u de machine start.
• Het is niet toegestaan om deze machine te gebruiken zonder onze toestemming.
• Let altijd op waarschuwingen of andere signalen.
• Start de machine niet als er op de locatie sprake is van drukafwijkingen.
• Laat de machine niet draaien als deze om een of andere reden plotseling stopt met werken. En regel een gekwalificeerde technicus die getraind is om te controleren waar het probleem zit.
• Blijf uit de buurt van bewegende delen voordat de machine volledig stopt.
• Verwijder de veiligheidsvoorziening van de machine niet

Regels voor onderhouder

• Het is niet toegestaan om onderhoud uit te voeren aan de werktafel die onder spanning staat.
• Pas als u de hoofdschakelaar opent en de hoofdstroom inschakelt, mag u onderhoud plegen aan elektrische elementen.
• Wees voorzichtig bij het aanraken van onderdelen om schade of verplaatsing te voorkomen.
• Controleer zorgvuldig wanneer u de machine alleen laat werken. Gereedschap mag niet op de werktafel blijven liggen.
• Het is niet toegestaan om met een vlam of hamer in enig deel van de machine te snijden.
• Het is niet toegestaan om zelf onderdelen te meten of te vervalsen in het geval dat reserveonderdelen beschadigd zijn en niet gerepareerd. De klant moet de verkoper hierom vragen (onder voorbehoud van garantie)

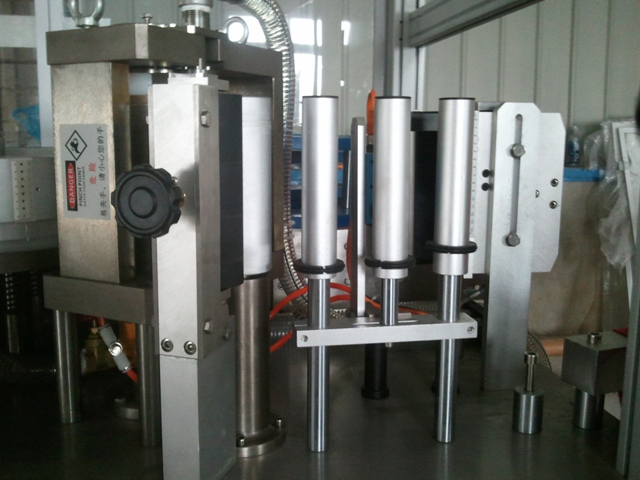

Label Ontwind Pad

Bediening voor labelwissel

Bij vervanging moet er aan het uiteinde van de nieuwe rol voldoende ruimte overblijven, zodat u één uiteinde aan de oude rol kunt vastplakken.

Het is noodzakelijk om Homing te volgen wanneer de labelpositie niet synchroon loopt met de labelgeleiderol.

Stop eerst de machine,

Ten tweede knipt u eerst één compleet etiket op de oude en nieuwe rol in tweeën langs de middelste lijn (het midden van de twee oogmarkeringen aan beide uiteinden van één etiket) en plakt u ze aan elkaar.

Let op: Onvolledige delen op deze twee gesneden labels moeten een geheel kunstwerk vormen. Een strook tape bedekt de voorkant van twee labels in een klein gebied.

Draai de snelvergrendeling vast na het opwinden van de labelrol met betrekking tot het labelafwikkelpad. Jog de machine vervolgens handmatig in plaats van de startknop te gebruiken en verwijder de container die overeenkomt met het geïntegreerde label met tape. Controleer ten slotte of de snijpositie correct is, anders moet de operator Homing uitvoeren zoals gezegd.

Gebruik de Startknop om de machine te starten.

Werkingsvolgorde:

1. Raak Homing op het scherm aan, dan werkt de servomotor om de juiste snijpositie te vinden (markeer de positie)
2. Bevestig dat er geen alarm is
3. Verwijder het overtollige etiket en laat de snijrol de etikettenrand in de juiste richting vacuümzuigen.

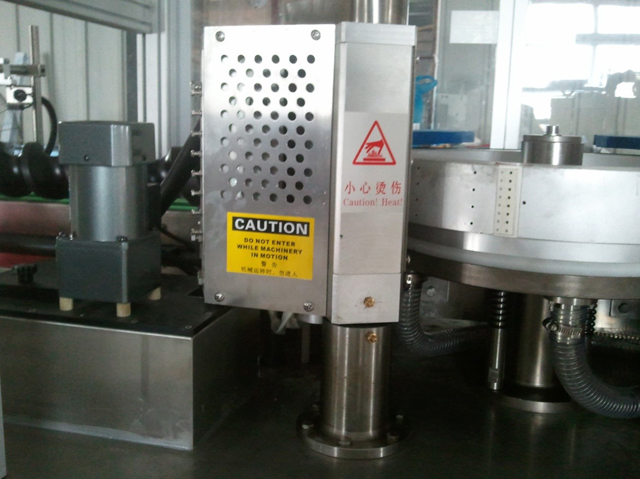

Speciale uitleg over de Hot Melt Glue Labeler Machine

• De hotmeltmachine heeft in totaal één inlaat en één uitlaat
• De inlaatbuis is 4 inch lang
• Normale temperatuur ingesteld op 160℃
• In de zomer is de temperatuur ingesteld op 150℃
• Normaal gesproken duurt het 40 minuten om de lijm te laten smelten, maar er zijn uitzonderingen, afhankelijk van de soort lijm.
• Het is noodzakelijk om schone lijm in de smeltmachine te houden. Eventuele afgebrokkelde lijmbrokkels, indien aanwezig, kunnen niet meer in de productie worden gebruikt. Anders zouden ze de leidingen verstoppen.
• Mensen moeten uit de buurt blijven om brandwonden te voorkomen als de smeltlijmmachine in werking is.
• Het is/zijn een technicus/technici van de fabrikant van de smeltmachine die het onderhoud aan deze machine mag/mogen uitvoeren.

Reiniging & Onderhoud

Het is toegestaan om de etiketteermachine te reinigen door iemand die geen mechanische/elektrische vaardigheden heeft, maar hij moet wel goed getraind zijn. Let op, de stroom moet uit staan als u de machine reinigt.

Voor mensen met kennis van mechanismen en elektriciteit is de kans op gevaar kleiner.

Wij adviseren u dringend om het onderhoud te laten uitvoeren door vakkundige en getrainde werknemers.

Let op: Onderhoud omvat veel factoren, zoals mechanisme, elektriciteit, motor, etc.
