Hoge snelheid roterende 8-kops dopmachine voor pompdoppen

• Afmetingen: 2000mm (lengte) * 1800mm (breedte) * 2800mm (hoogte)
• Afsluitkop: 8 koppen
• Slagingspercentage op zichzelf: 99%
• Snelheid: 80 bpm
• Voltage: 220V-380v, 50-60HZ (afhankelijk van de vereisten)
• Totaal vermogen: 5 kW
• Vereiste luchtbron: 0,6 MPa schone en stabiele luchtbron
• Geluid tijdens het rijden (decibel): ≦80 decibel
• Machinegewicht: 3,5 ton
• Materiaal machine Frame: koolstofstaal outsourcing roestvrijstalen frame;

De hogesnelheidsschroefdoppensluitmachine bestaat uit verschillende hoofdonderdelen, waaronder fles-/doptoevoer, automatische doppenlift en -ontwarrer, inlaat- en uitlaatflessjablonen, dopmechanisme, afkeurmechanisme, elektrische besturing, enz.

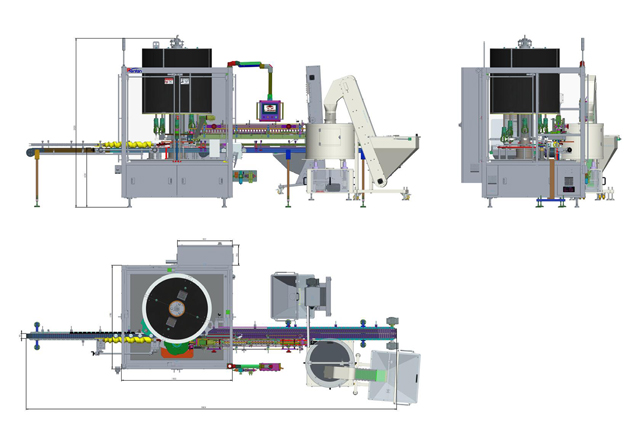

Tekening

Functies

• PLC-gestuurd, geïntegreerd doppentoevoer, grijpen, inbrengen en roteren (kan worden aangesloten op een automatische doppensorteermachine om volledige automatisering te realiseren)
• De productiecapaciteit kan 80 bpm bereiken met 8 koppen
• Zachte bediening, geen krassen en beschadigingen aan doppen en containers
• Snelle omschakelingen
• Modulestructuur, bediening op het touchscreen, eenvoudig onderhoud

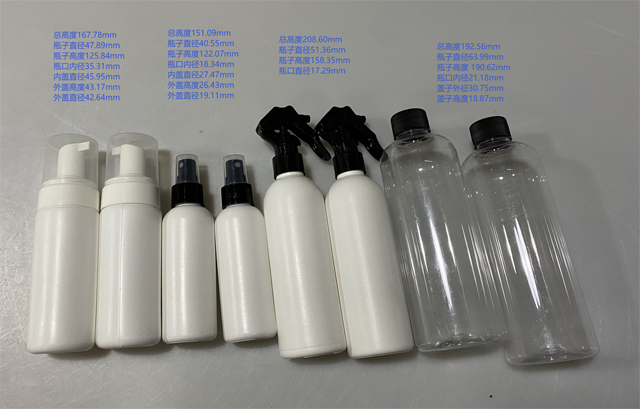

• Geschikt voor verschillende maten doppen, toepasbaar in de dagelijkse chemische industrie
• Eenvoudig aan te sluiten op vulmachine en etiketteermachine
• Laag loopgeluid

Werkingsprincipe

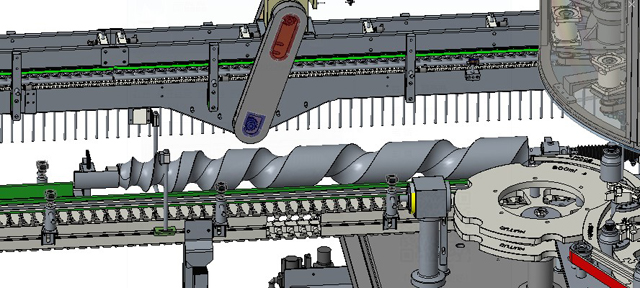

Flesvoeding met schroefstang

De fles-in schroef is verwerkt door contour design, met nauwkeurige en snelle flesvoeding; Zachte bewegingen, geen schade aan de fles. De schroefaandrijving volgt de hoofdaandrijving, de schroefhoek kan via het touchscreen worden ingesteld om deze te laten overeenkomen met het sterwiel. Er is een sensor bij de fles-in schroef, geen fles, geen dop en alarm wanneer de fles vastzit.

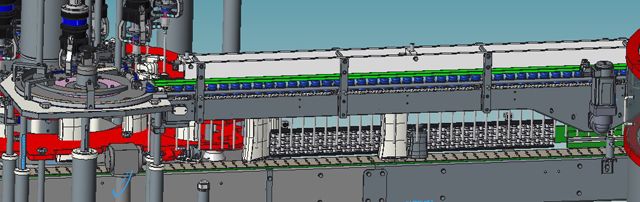

Servo Cap-voeding:

De schroefdopmachine gebruikt een servomotor voor de doptoevoerketen. De servomotor heeft de voordelen van periodieke start en stop, periodieke positieve en negatieve rotatie, en vermindert niet alleen het geluid en voorkomt dat de dop vast komt te zitten.

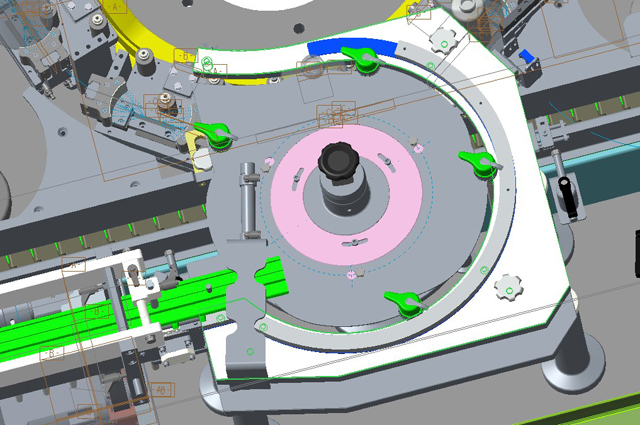

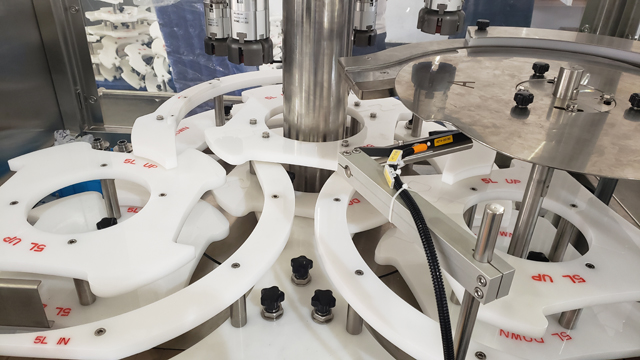

Kapverdeling

De dopverdeler wordt aangepast aan de vorm van de dop en bij verschillende diameters moet deze worden aangepast. Alleen het witte gedeelte in de volgende afbeelding hoeft te worden aangepast.

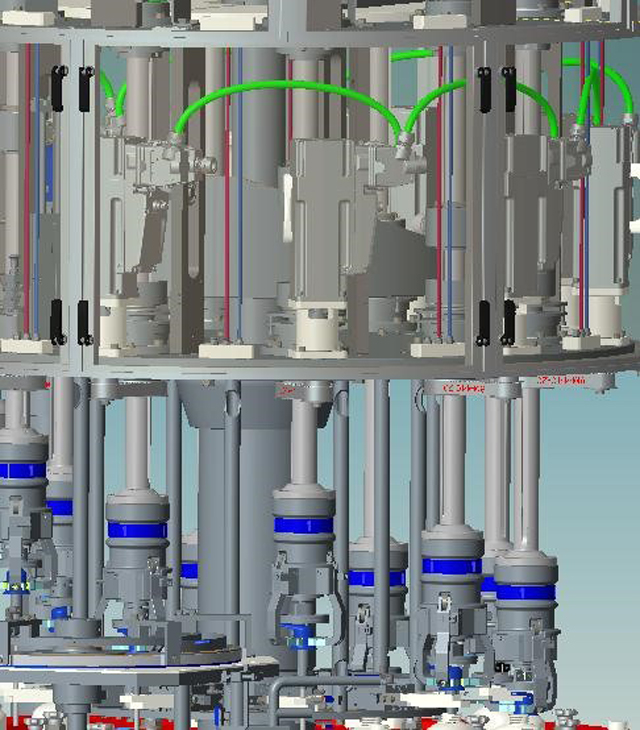

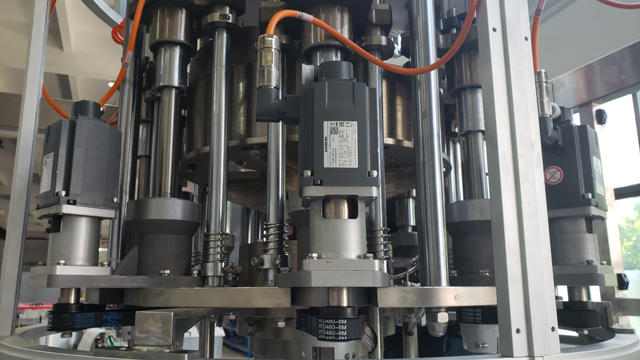

Servo-afdekking:

De schroefdopmachine maakt gebruik van het Siemens aandrijfsysteem, dat het besturingssysteem en de servomotor combineert in een ultracompact, uniform systeem voor maximale flexibiliteit in minimale ruimte en 90% reductie in bedrading. Tijdens het doppenproces kan de servomotor de dopcurvebeweging in secties regelen en tegelijkertijd een soepel segmentatieproces garanderen en de digitale dopkoppelregeling realiseren, die volledig superieur is aan de traditionele koppelingkoppelregeling.

• Gesloten lusregeling door de servomotor en het programma tijdens het gehele afsluitingsproces;
• Past automatisch de sluitkracht aan totdat het ingestelde koppel is bereikt;
• Door de nauwkeurige en flexibele besturing van de bewegingsaandrijfmodule en het programma kan de invloed van de traagheid van de sluitkop en de afwijking van de onderdelen worden geëlimineerd;
• Koppelomschakeling tussen verschillende producten kan eenvoudig worden gerealiseerd door de ingestelde waarde van het programma te wijzigen.

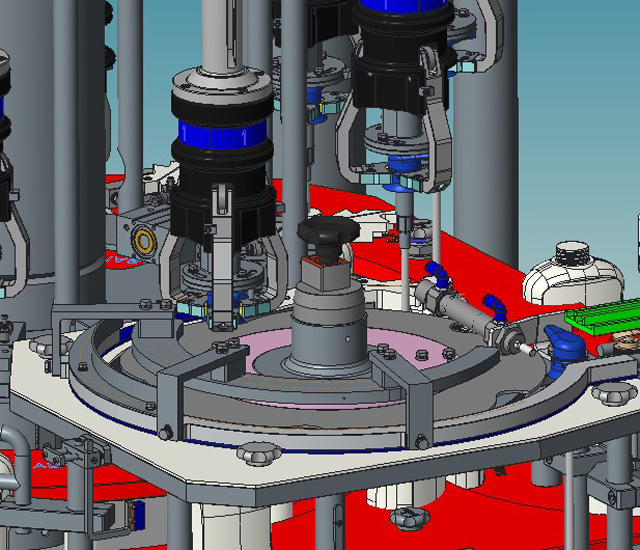

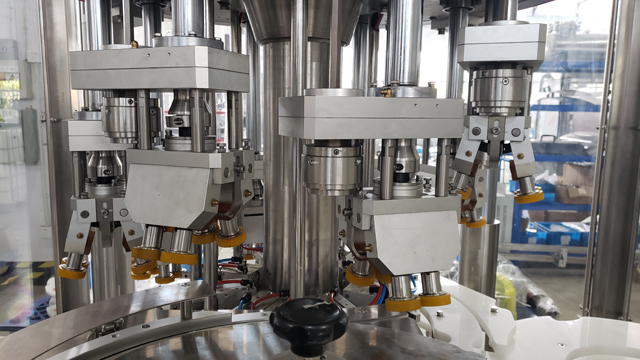

Let op: Voor de 8-kops sluitmachine voor trigger caps zijn de sluitkoppen verschillend:

Het maakt gebruik van een permanente magneetkoppeling om het koppel van de dop te regelen.

• Tijdens het doppenproces wordt het koppel gelijkmatig over de vier wielen verdeeld
• Maak een niet-relatieve beweging tussen de wielen en de doppen
• Houd een statische positie tussen de wielen en de flessen tijdens het afsluiten
• Hoogwaardig koppelregelsysteem, een stabiele en redelijke koppelwaarde

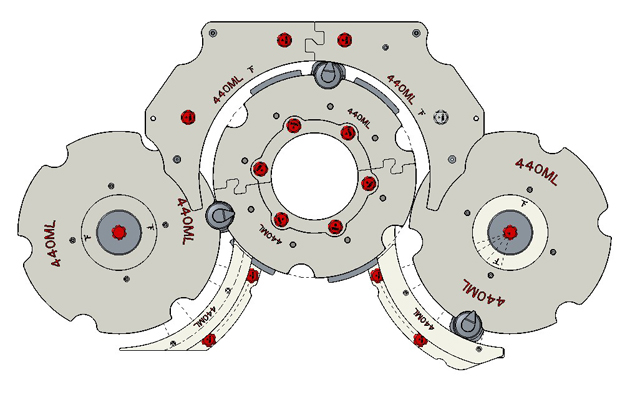

Verschillende producten wijzigen - sjablonen

Gemaakt van PP, ontworpen door flesvorm, met glad oppervlak. Het kan niet alleen de positionering stabiliseren, voorkomen dat de fles wordt bekrast; en maakt snelle omschakeling mogelijk.

Voor verschillende specificaties van producten, gebruikt het quick-release design. De templates zijn kleurgecodeerd om onderscheid te maken tussen verschillende specificaties.

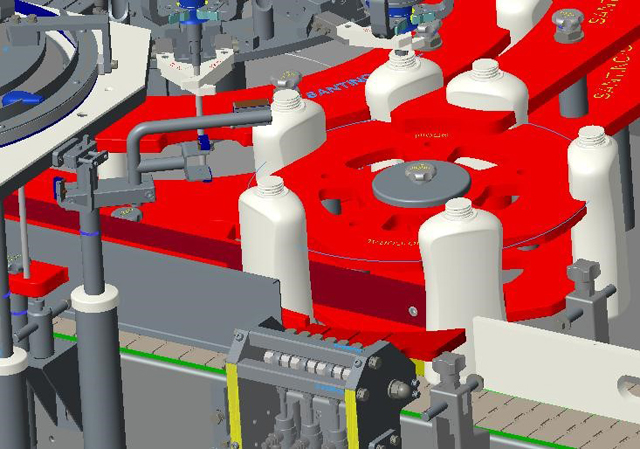

Afwijzingssysteem

Dubbele transportband uitgerust na het doppen. De gekwalificeerde producten worden normaal getransporteerd en de niet-gekwalificeerde (geen dop, geen binnenband, verkeerd aangebrachte dop) worden automatisch gesplitst naar een andere transportband door een swingcilinder. Wanneer er een flessenblok verschijnt, stopt de doppenmachine automatisch en start deze opnieuw wanneer het probleem is opgelost.

Veiligheidsdeur

Alle deuren zijn voorzien van een eindschakelaar om ervoor te zorgen dat de machine stopt en een waarschuwingssignaal stuurt wanneer de deur open is. Alle machines in het productiegebied met beweegbare beveiliging zijn elektrisch vergrendeld om de hoofdaandrijving en het besturingscircuit volledig uit te schakelen en alle machinebewegingen onmiddellijk tot stilstand te brengen bij het openen van de beveiliging.

Belangrijkste technische parameters

• • Afmetingen: 2000mm (lengte) * 1800mm (breedte) * 2800mm (hoogte)
  • Afsluitkop: 8 koppen
  • Slagingspercentage op zichzelf: 99%
  • Snelheid: 80 bpm
  • Voltage: 220V-380v, 50-60HZ (afhankelijk van de vereisten)
  • Totaal vermogen: 5 kW
  • Vereiste luchtbron: 0,6 MPa schone en stabiele luchtbron
  • Geluid tijdens het rijden (decibel): ≦80 decibel
  • Machinegewicht: 3,5 ton
  • Materiaal machine Frame: koolstofstaal outsourcing roestvrijstalen frame;
  • Schroefdop in contact met dop: polyurethaan (PU);
  • Hordeur: roestvrijstalen rand, plexiglas; elektrische kast: roestvrij staal;
  • Verbindings- en bevestigingsmechanische onderdelen: koolstofstaal, roestvrij staal, enz.;
  • Afdichting: rubber

Belangrijkste technische componenten

• BV: Siemens
• Touchscreen: Siemens
• Servo: Siemens
• Breker: Schneider
• Frequentieomvormer: Siemens
• Knop: Schneider
• Alarmlicht: Schmersal
• Veiligheidsdeurschakelaar: Schmersal
• Sensor: ZIEK/IFM/LEUZE
• Afstandsbedieningsmodule: Fbox-WIFI (voor directe communicatie en bediening op afstand)

Indien bovenstaande merken niet op voorraad zijn, kiezen wij voor gelijkwaardige merken.

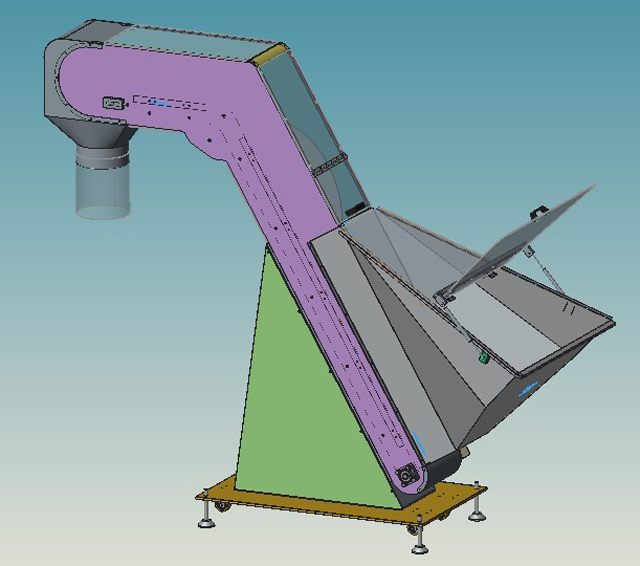

Automatische doplift en ontwarrer

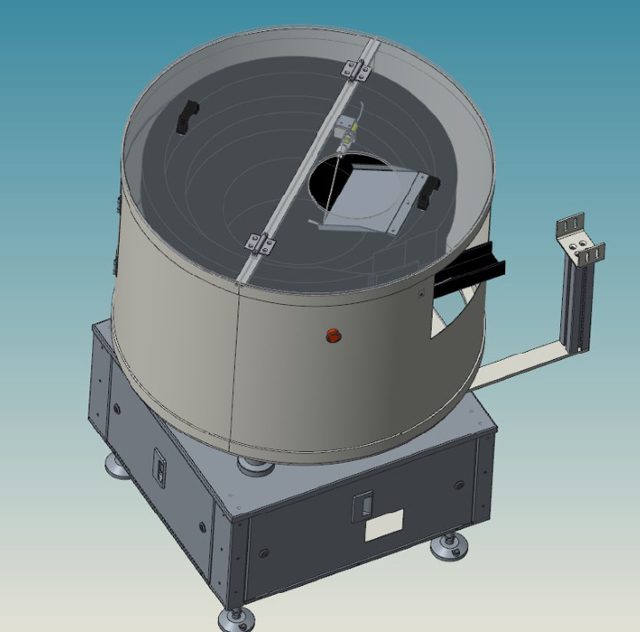

• Het is om de wanordelijke spuitdop regelmatig te regelen door het trilprincipe en de ronde dop door de positioneringsplaat. De dop wordt op een ordelijke manier uit het dekselkanaal uitgevoerd en de dopmachine wordt door de distributieplaat vastgepakt.
• De snelheid van de unscrambler wordt automatisch aangepast aan de elevator. De elevator is verbonden met de unscrambler en regelt automatisch de cap-sendingsnelheid, die overeenkomt met de snelheid van de hele lijn.
• De unscrambler wordt automatisch aangestuurd door de interface van de sluitmachine, zonder handmatige aanpassing.
• De parameters kunnen worden opgeslagen.
• Snelle omschakeling.

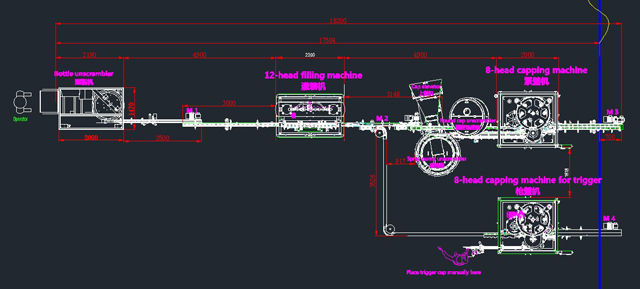

De lijn kan worden geïntegreerd met de hogesnelheidsvulmachine om de volledige lijn te vormen:
