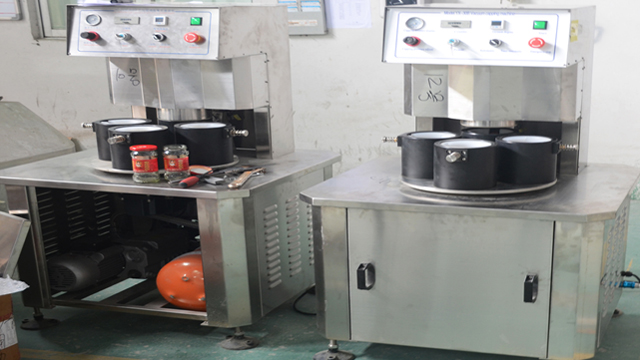

• Model: VK-SVC vacuümsluitmachine
• Voeding: AC220V/50-60Hz
• Afsluitsnelheid: 1200-1500 bph
• Vermogen: ≤1,3 kW (inclusief vacuümpomp)
• Dopdiameter: Φ30-Φ85mm 、Φ85-Φ110mm
• Hoogte van de fles: 50-180 mm 、120-250 mm
• Diameter van de fles: Φ30-Φ80mm Φ80-Φ150mm
• Limiet vacuümgraad: -0,08Mpa
• Afdektorsie: 5-25N.M
• Luchtverbruik: 0,5 m3/0,7 MPa
• Machinegrootte: 750*7001350mm
• Gewicht: 157kg

Bekijk video

Deze serie sluitmachines is door ons zelf onderzocht en geproduceerd op basis van jarenlange productie-ervaring. Het is een origineel binnenlands product en maakt gebruik van een vacuümpomp om te vacuümzuigen. De beschikbare hoge vacuümgraad, het sluitkoppel en het vacuümniveau kunnen op aanvraag worden ingesteld. Het is compatibel met verschillende vormen en maten flessen voor het sluiten, is zeer compatibel en eenvoudig aan te passen.

De belangrijkste pneumatische en elektrische componenten zijn van wereldberoemde merken en leveren stabiele en betrouwbare prestaties.

Veelgebruikt in glazen flessen met blikdoppen, vacuümdoppen voor de voedings- en conservenindustrie, dranken, specerijen, gezondheidsproducten en andere industrieën.

Belangrijkste technische parameter

• Model: VK-SVC vacuümsluitmachine
• Voeding: AC220V/50-60Hz
• Afsluitsnelheid: 1200-1500 bph
• Vermogen: ≤1,3 kW (inclusief vacuümpomp)
• Dopdiameter: Φ30-Φ85mm 、Φ85-Φ110mm
• Hoogte van de fles: 50-180 mm 、120-250 mm
• Diameter van de fles: Φ30-Φ80mm Φ80-Φ150mm
• Limiet vacuümgraad: -0,08Mpa
• Afdektorsie: 5-25N.M
• Luchtverbruik: 0,5 m3/0,7 MPa
• Machinegrootte: 750*7001350mm
• Gewicht: 157kg

Structuur en werkingsprincipes

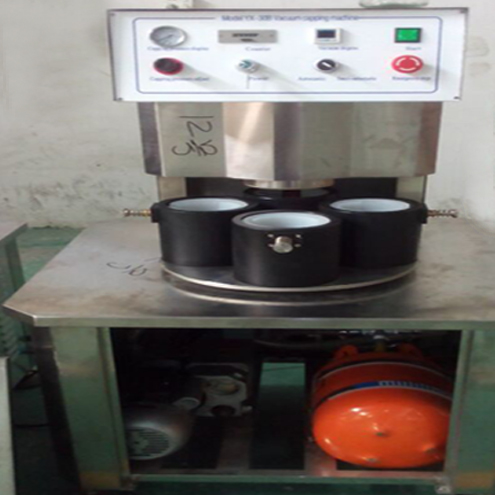

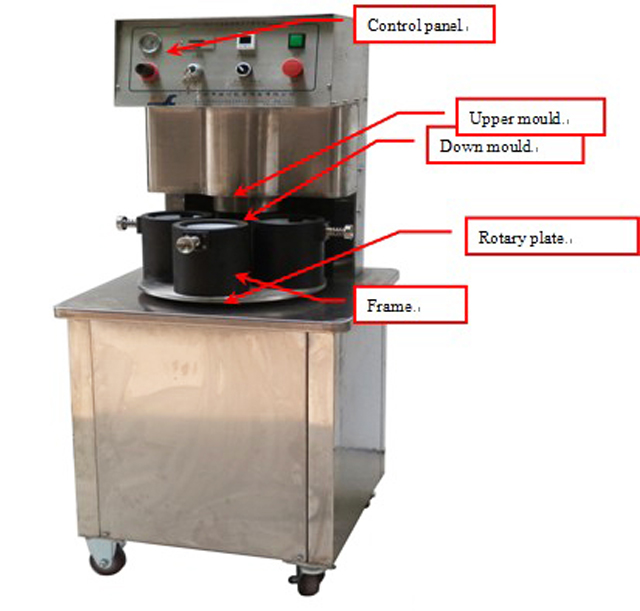

Afbeelding 1 Vacuümafsluitmachine

Werkprincipes en functies

Deze machine bestaat uit een machineframe, een bovenste mal, een roterend positioneringssysteem, een afsluitstructuur, een vacuümsysteem en een elektrisch en drukregelsysteem.

Werkzaam als: Plaats het glas met doppen in de down mould, plaats de down mould vervolgens met de hand in het midden van de capping head. Vervolgens zal de machine automatisch doppen met vacuüm.

Deze machine heeft de volgende functies:

1. Wanneer u de mal in het midden van de sluitkop plaatst, zal de machine automatisch met vacuüm sluiten;
2. Functie voor de laagste vacuüminstelling: als de machine de eerder ingestelde vacuümgraad niet kan bereiken, werkt de machine niet bij de volgende procedure;
3. Functie van het afsluitkoppel: De afsluitkop wordt bewogen door een luchtcilinder en kan worden aangepast door middel van druk;

Hoofdstructuur en componenten

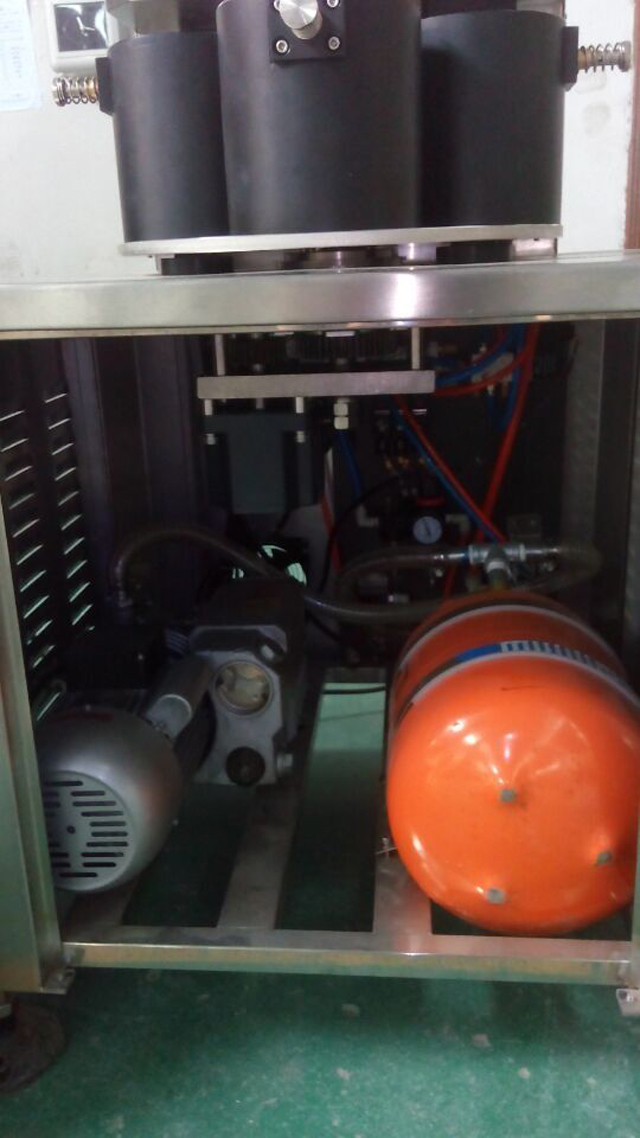

Vacuümpomp en vacuümtank:

Vacuümpomp en vacuümtank worden gebruikt om vacuümfunctie te bereiken, de vacuümpomp moet met vacuümolie zijn, de helft van de vacuümolie erin is oké. Het is niet toegestaan om de machine te gebruiken als er geen vacuümolie meer in zit

Sluit de vacuümpomp en de vacuümtank aan zoals op de afbeelding hierboven en voorzie ze van stroom.

Roterende plaatstructuur

Deze roterende plaat wordt in 4 stappen bewogen Om ervoor te zorgen dat de roterende plaat stabiel wordt bewogen, gebruikt deze roterende plaat 3 frictieplaten om weerstand te bieden om een stabiele beweging te garanderen. De machine moet schoon worden gehouden tijdens het werken, en de frictieplaten zullen geleidelijk slijten, controleer regelmatig en vervang regelmatig.

De draaiplaat wordt bewogen door de hoofdmotor. Wanneer de signaaldetector naar de startnaderingsschakelaars beweegt en signalen ontvangt (de signaaldetector en de naderingsschakelaars zijn ongeveer 2-3 mm), beweegt de bovenste mal naar de afdekking. Wanneer deze aan het afdekking is, werkt de motor nog steeds. Wanneer de signaaldetector naar de veiligheidsnaderingsschakelaars beweegt en een signaal ontvangt, stopt de motor met werken.

Arm koperen sets zullen slijten tijdens het werken, moet regelmatig wat vet op doen en vervangen wanneer het beschadigd is. Wanneer vervangen kunt u foto 5 zien

Afdekstructuur

Kapkop

De capping head wordt door de cilinder omhoog en omlaag bewogen, wanneer de capping head omlaag is om te cappen en de vacuümgraad bereikt die eerder is ingesteld, zal de capping head naar de volgende procedure gaan. Het capping torque kan worden aangepast door de capping pressure knop op het bedieningspaneel (zoals u kunt zien op het bedieningspaneel)

Het rode rubber in de dopkop is het gemakkelijk te slijten onderdeel, moet vaak gecontroleerd en vervangen worden. Bij het afdekken moet de dopkop strak op de doppen zitten, u kunt iets in de neerwaartse mal plaatsen om verschillende hoogtes te bereiken. Maar de hoogte mag niet te hoog zijn, of als het te hoog is, kunt u geen vacuümfunctie bereiken, maar als het niet hoog genoeg is, kan het niet worden afgedekt. Meestal is de afstand voor de doppen en de bovenkant van de neerwaartse mal 16 mm-19 mm

Flessenklikapparaat

Het klikmechanisme van de fles is bedoeld om de fles vast te zetten tijdens het sluiten. Wanneer de draaiplaat in de juiste positie staat, beweegt de klikcilinder van de fles om de fles vast te zetten en een goede sluiting te garanderen.

Installatie

1. De machine moet op een schone en veilige plaats staan
2. Zorg ervoor dat de noodstop beschikbaar is (afbeelding 5)
3. Voorzien van stroom om te controleren
4. Sluit de machine met de gasleiding aan op de olie- en waterafscheider en stel de luchtdruk in op 0,6 MPa.
5. Sluit de vacuümtank aan op de machine. Controleer of er geen gaslek is.

Bediening van het bedieningspaneel

Het bedieningspaneel bestaat uit een afsluitdruktabel, afsluitdrukregeling, teller, aan/uit-schakelaar, vacuümregeling en noodstop.

1. Met de afstelling van de afsluitdruk kan het afsluitkoppel worden afgesteld. Als de afstelling met de klok mee is, neemt de druk toe en is het afsluitkoppel sterker. Als de afstelling tegen de klok in is, neemt de druk af en is het afsluitkoppel kleiner.
2. Noodstop, wanneer er iets noodgeval gebeurt, drukt u op de noodstopschakelaar, dan is de machine in een veilige situatie
3. De teller telt hoeveel glazen u heeft geproduceerd. Als u op de resetknop drukt, telt de teller als nul.
4. Als u de vacuümgraad moet aanpassen, drukt u op de "M" in de vacuüminsteltabel en wordt "St1" weergegeven. Druk op "︽" "︾" om de vacuümgraad aan te passen.
5. Olie- en waterafscheider en druk en afstelling (foto 10)

Olie- en waterafscheider bestaat uit een handbediende klep, drukregelaar, luchtdruktafel, olie-instelling, luchtfilter en smeermiddel

Met de handbediende klep kunt u de gehele luchttoevoer van de machine in- en uitschakelen

Drukregeling houdt in dat er druk aan de machine wordt toegevoegd. Als de regeling met de klok mee is, neemt de druk toe. Als de regeling tegen de klok in is, neemt de druk af.

De luchtdruktabel geeft de werkdruk van de machine weer

Olie afstellen is het leveren van olie aan de machine, wanneer het met de klok mee is, neemt de olie af, wanneer het tegen de klok in is, neemt de olie toe.

Het luchtfilter is bedoeld om het water uit de perslucht te verwijderen. Wanneer de druk van de olie- en waterafscheider nul is, verwijdert het luchtfilter het water automatisch.

De smeerunit is bedoeld om olie voor de machine te leveren. Eerst moet de luchttoevoer worden afgesloten en moet er wat olie in de smeerunit worden gedaan, ongeveer eens per 2-3 maanden.

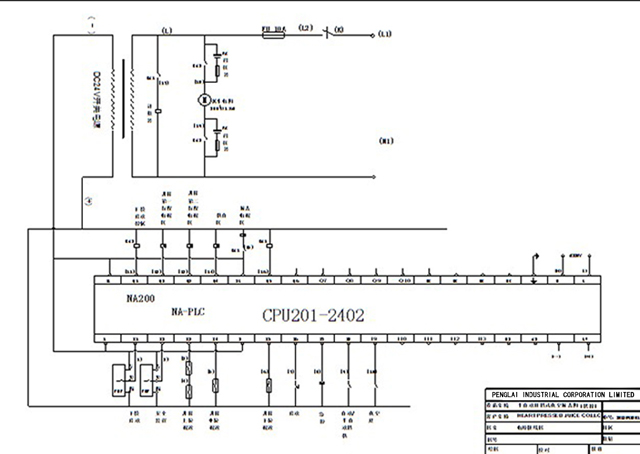

Elektrische tekening voor vacuümafsluitmachine

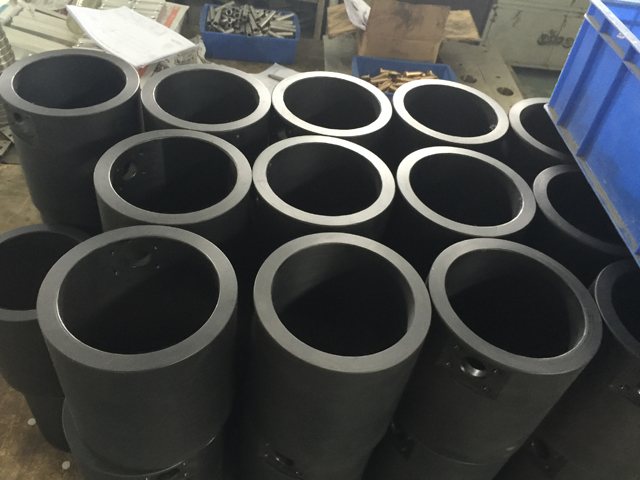

Reserveonderdelen voor mallen die geschikt zijn voor verschillende maten potten/flessen
