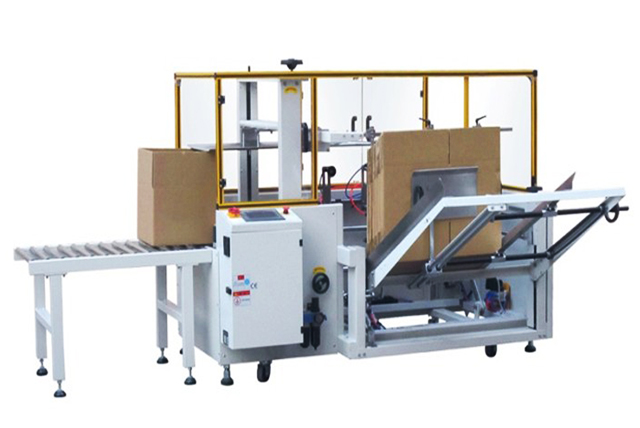

Automatische verticale doos-kartondoosvormer-bodemsluitmachine

Automatische dozenopzetmachine en sluitmachine
Spanning (V/Hz): AC 220/50
Vermogen (W): 220
Gasdruk (Mpa): 6-7kg
Maximale doosgrootte (B×H) (mm): 500*400*400mm
Min. Doosformaat (B×H) (mm): 250*150*100mm
Tapsnelheid (m/min): 24
Plakband: Gebruikte BOPP watervrije plakband of PVC plakband
Hoogte van de tafel (mm): 600mm
Breedte van de plakband (mm): 60 (Er zal een verschil zijn in de minimale doosgrootte als u de tape in een breedte van 48 mm of 76 mm gebruikt)
Buitenafmetingen (L×B×H) (mm): 2000*1900*1450mm
Nettogewicht (kg): 480kg

De machine is eenvoudig te bedienen en te onderhouden, heeft een eenvoudige structuur en is van hoge kwaliteit. Daarom wordt de machine veel gebruikt in verschillende industrieën.

Veiligheidsmaatregelen

1. De bediener en het onderhoudspersoneel dienen de bedieningshandleiding zorgvuldig te lezen alvorens deze machine te bedienen en te onderhouden.

2. De bediener moet uit de buurt van de achterste vouwplaat blijven om letsel te voorkomen.

3. Tijdens het installeren van de tape en het uitvoeren van het dagelijkse onderhoud moeten de stroom en het gas afgesloten zijn.

4. Alleen getraind personeel mag de machine bedienen.

Prestaties / Functies

Eenvoudige bediening, de machine kan afzonderlijk worden gebruikt en worden gecombineerd met de verpakkingslijn.

Verticale opslag, dozen kunnen op elk gewenst moment worden toegevoegd zonder de machine te stoppen.

Geschikt voor het vormen en sluiten van dozen van dezelfde grootte.

Pas handmatig de doosformaten aan (klaar in 2-3 minuten).

Geavanceerd foto-elektrische inductieregelsysteem.

Het rationeel ontworpen proces van vormen, vouwen en sealen wordt gelijktijdig uitgevoerd.

Veiligheidssysteem voor de snijder om te voorkomen dat de snijder uw handen verwondt.

Robuuste constructie, zowel van staal als roestvrij staal.

Uitgerust met PLC-systeem, wat arbeidsbesparend en eenvoudig te bedienen is.

Deze machine is gebaseerd op geavanceerde internationale technologie en heeft geïmporteerde onderdelen en elektrische componenten. Hierdoor presteert de machine stabiel en gaat hij lang mee.

Opties voor dozenopzetmachines:

Uitvoering in roestvrij staal;
Smeltlijm afdichtingstype
Rechterhand of linkerhand;
Gespecificeerde machinekleur
Gespecificeerd pneumatisch en elektrisch elementmerk
Alarm bij open veiligheidsvoorziening, machine stopfunctie
Elektrische kast isoleren
2 & 3 inch tapekop;
24V laagspanningsregeling

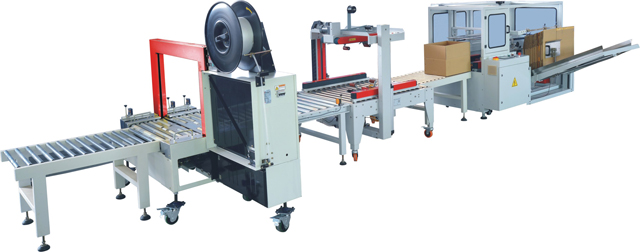

Volledig automatische dozenopzetmachine met bovensluitband en geautomatiseerde lijn:

Basisparameter

Spanning (V/Hz)	AC 220/50 (kan worden aangepast met Amerikaanse voeding)
Vermogen (W)	220
Gasdruk (Mpa)	6-7 kg
Maximale doosgrootte (B×H) (mm)	500400400mm
Min. doosformaat (B×H) (mm)	250150100mm
Tapsnelheid (m/min)	24
Gebruikte plakband	BOPP Watervrije Plakband PVC Plakband
Hoogte van de tafel (mm)	600mm
Breedte van de plakband (mm)	60 (Er zal een verschil zijn in de minimale doosgrootte als u de tape in de breedte 48 mm of 76 mm gebruikt)
Buitenafmetingen (L×B×H) (mm)	200019001450mm
Nettogewicht (kg)	480kg

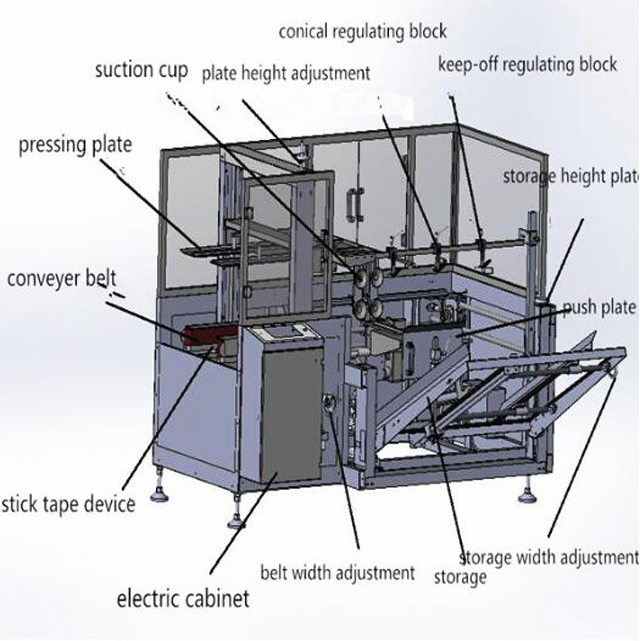

Illustratie van een kartonopzetmachine

Storingen en oplossingen voor apparatuur voor het sluiten van de onderkant van dozen:

Storing en oplossing van de sealer
Nr	Storing	Mogelijke reden	Oplossing
1	Plakband kan niet worden afgesneden	De ruimer patch is niet scherp genoeg. De ruimertand is geblokkeerd door de binding.	Vervang de ruimerpatch Was de ruimerpatch
2	Er blijft een staart over nadat de plakband is afgeknipt.	De ruimer patch is niet scherp genoeg. Er zit een steel op de ruimer zitting. De trekveer is te los.	Controleer of de moer op de ruimerzitting te los zit. Smeer de moer indien nodig.
3	De plakband kan niet volledig aan de doos hechten.	Hoofdveer is te los en er zit lijm op de as van de rol. De plakband is diskwalificatie	Pas de trekkracht van de hoofdveer aan en maak de rol schoon. Vervang de plakband
4	De doos zit halverwege op slot.	De moer op het plakwiel zit te vast, de hoogteverstelling van de transportlijn van de doos is niet geschikt en de hoofdveer zit te strak.	Draai het plakwiel los, stel de moer af, stel de hoogte opnieuw in en maak de hoofdveer los.
5	Tijdens het sealen wordt de plakband doorgesneden.	De ruimerpatch steekt te lang uit.	Verlaag de plaats van de ruimerpatch.
6	Vaak zit het plakband niet meer op de rails.	De druk van de geleiderol op de doos is niet gelijk.	Pas de ruimte van de geleiderol opnieuw aan.
7	De plakband zit niet op de middellijn.	Het anti-retrorsewiel is kapot.	Verander de anti-retrorisatie.
8	Er is sprake van een afwijking tijdens het sealen.	Er zit stof op de zitting van de wielas.	Maak de zitting van de asboom schoon en smeer deze.
9	Er is een gordijn voor het afdichten en een gordijn na het afdichten.	De snelheid van de verschillende banden is verschillend en de doos bevindt zich niet op de juiste plaats wanneer deze in de machine wordt geduwd.	Pas de trekkracht van elke transportlijn aan, zodat deze consistent is en de doos op de juiste plaats kan worden neergezet.
10	Er is sprake van draperie na het afdichten	de spanning van de plakband is te groot
