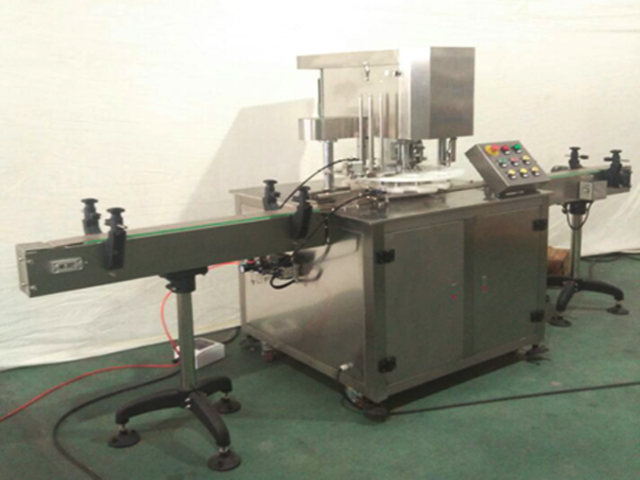

Automatische lineaire metalen blikken aluminium blikken sealer naaimachine

Het materiaal: roestvrij staal
Afsluitkop: 1
Aantal verzegelde blikken: één
De snelheid van het sealen: 25-30 per minuut
De hoogte van de afdichting: 40-200 mm
De diameter van de beschikbare fles: 35-100 mm
De werkdruk: AC220v 50/60hz (AC380v 50/60hz)
Vermogen: 1,1 kW
Gewicht: 500kg
Afmetingen: 3000*900*1700mm
De luchtbron: 0,5 mpa

Dit product is voornamelijk bedoeld voor het afsluiten van ronde blikken met verschillende soorten PET-kunststof, ijzer, aluminium, papier en andere kwaliteiten. Het heeft een geavanceerd ontwerp en een redelijke structuur die eenvoudig te bedienen is. Het is een noodzakelijke en ideale verpakkingsmachine voor de voedingsmiddelen-, geneesmiddelen-, thee-, chemische technologie- en andere industrieën.

Het hoofdgedeelte van dit product bestaat volledig uit roestvrijstalen materialen, heeft een eenvoudig en mooi uiterlijk en voldoet aan de ontwerpvereisten van de meeste standaardproductieafdelingen.

Dit product maakt gebruik van een een- of driefasenvoeding, met een vermogen van 1,1 kW. De verschillende onderdelen en componenten worden nauwkeurig bewerkt, de productietechnologieën en andere zaken worden voortdurend verbeterd dankzij de jarenlange ervaring van onze klanten. Het belangrijkste onderdeel is een uniek ontwerp met een hoge sterkte, een laag geluidsniveau en goede afdichtingsprestaties.

Dit product voldoet aan de nationale normen, departementale normen en de bedrijfsnormen en verlaat de fabriek pas nadat het een strenge inspectie en test heeft ondergaan.

Het betreft een volledig automatisch productielijnontwerp, dat de productielijnen kan omvatten met het vulsysteem, het weeg- en vulsysteem of het etiketteersysteem.

Prestatiespecificatie

1. De vier sealwielen worden gebruikt voor het sealen, waarbij twee messen worden gebruikt voor het zomen en nog eens twee voor het persen van het blanco materiaal, met een eenvoudig principe en een handige afstelling;

2. Het mechanische ontwerp van de nieuwste generatie is aangenomen, het bliklichaam zal niet roteren tijdens het sealen, het seal-hobbingmes roteert om de seal te voltooien, wat betrouwbaar en veilig is en geschikt voor het sealen van verpakkingen van kwetsbare producten en vloeibare producten;

3. De werking van het freesmes en het optillen van de messenhouder worden aangestuurd door de mechanische nokkenas, met een stabiele en betrouwbare werking

4. Het freesmes is vervaardigd uit roestvrij staal 304, met een lange levensduur en goede afdichtingsprestaties.

5. De bedieningsinterface is zeer eenvoudig om de bediening te vergemakkelijken.

Belangrijkste kenmerken

1. Het is een bliksluitmachine van de nieuwste generatie, met als belangrijkste kenmerk dat het bliklichaam niet draait tijdens het sluiten, om te voorkomen dat de producten in het blik verschuiven en eruit vallen;

2. De bedieningsinterface is eenvoudig met een redelijk ontwerp;

3. Het heeft een hoge bewerkingsprecisie en het hoofdgedeelte is vervaardigd uit volledig roestvrij staal, conform de ontwerpvereisten van de productieafdelingen.

4. Het kan de productielijnen vormen met vul-, etiketteer-, code-spuitapparatuur en andere, met een hoge productie-efficiëntie.

5. Het kan de onderste afdekking automatisch detecteren en het ontwerp van de circuitregeling is redelijk.

6. Alle onderdelen en componenten, de elektrische accessoires en andere onderdelen zijn afkomstig van bekende binnenlandse fabrieken, met een betrouwbare en stabiele kwaliteit.

Technische parameters

Het materiaal: roestvrij staal

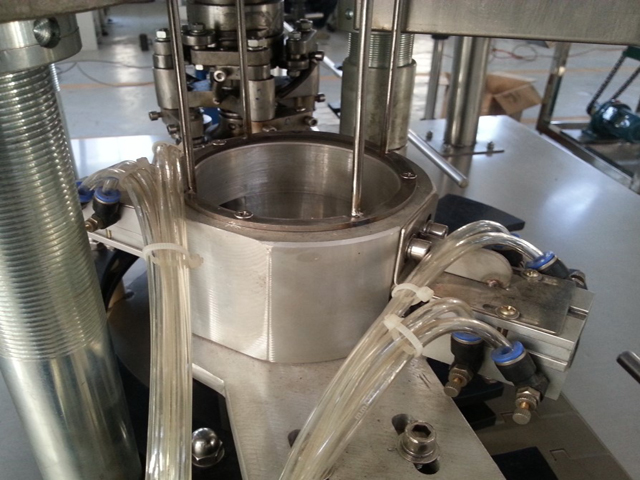

Afdekkop: 1
Aantal verzegelde blikken: één
De snelheid van het sealen: 25-30 per minuut
De hoogte van de afdichting: 40-200mm
De diameter van de beschikbare fles: 35-100mm
De werkdruk: AC220V 50/60Hz（AC380V 50/60Hz）
Vermogen: 1,1 kW
Gewicht: 500KG
Afmetingen: 3000*900*1700mm
De luchtbron: 0,5 MPa

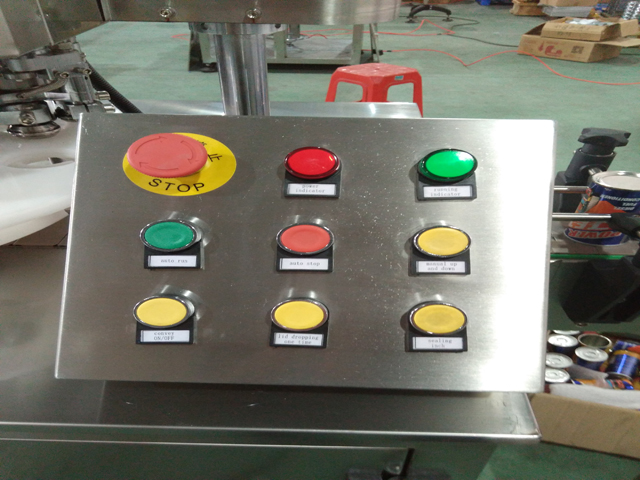

Bedieningspaneel

1. De stroomindicator (het rode indicatielampje): het rode indicatielampje brandt om aan te geven dat de apparatuur is ingeschakeld en omgekeerd

2. De bedrijfsindicator (het groene indicatielampje): het groene indicatielampje brandt om aan te geven dat de apparatuur in werking is en omgekeerd

3. De noodstop: in geval van nood, druk op deze knop en de apparatuur stopt onmiddellijk, alle andere schakelaars werken niet, als u wilt annuleren, draai de knop kruislings en deze zal automatisch omhoog springen met de herstelde functies

4. Bediening/aan (de groene knop): druk op deze knop en het apparaat gaat werken

5. Bediening/uit (de rode knop): druk op deze knop en het apparaat stopt met werken

Inching (de gele knop): deze schakelaar wordt voornamelijk gebruikt om de apparatuur te debuggen. De apparatuur zal werken wanneer u op de knop drukt en vice versa.

Het principe van de apparatuur en de installatiemethode

1. Het principe van het dynamische ontwerp van de apparatuur

Deze apparatuur gebruikt de asynchrone motor met een elektrisch vermogen van twee waarden, met een motorvermogen van 1,1 kW en een rotatiesnelheid van 1400 tpm. Het driehoekige riemwiel, het tandwiel, de turbine en andere koppelingsversnellingen verlagen de snelheid tot 40 tpm, de turbine draait een cirkel onder invloed van de hefnok om een proces op en neer te voltooien, tegelijkertijd drijft het respectievelijk de eerste en de tweede rol- en afdichtingswielen aan om te coördineren met de nok onder het snelheidsverschil van de twee groepen tandwielen, om het hele proces van het rolverzegelen van één blik te voltooien.

2. Het principe van het afdichtingsontwerp van de apparatuur

Deze apparatuur maakt gebruik van het principe van dubbele naad dubbele naad, waarbij gebruik wordt gemaakt van de procedure van occlusie, vouwen en depressie van de dekselzijde en de blikzijde, om het effect van afdichting te bereiken. De stappen zijn als volgt:

(1) Plaats de dop van het blik op het blik, zodat de rand van het blik aansluit op de opening aan de binnenkant van de rand van de dop.

(2) Gebruik de druk van de lifter om de blikromp op te tillen en de dop van het blik naar de hond te bewegen.

(3) De eerste rol omsluit de rand van de dop naar binnen, waarbij de ene kant rond de rand van de dop draait en de andere kant druk uitoefent op de as.

(4) Nadat de eerste rol de bewerking heeft voltooid, blijft de tweede rol de eerste ronde naad die door de eerste rol is gevormd, stevig aandrukken in de tweede ronde naad, waardoor het afdichten van de rol is voltooid.

(5) De lifter staat ondersteboven en de hond wordt naar beneden gedrukt om het lege blikje te verlaten.

3. Het principe van het automatisch verlagen van de afdekking

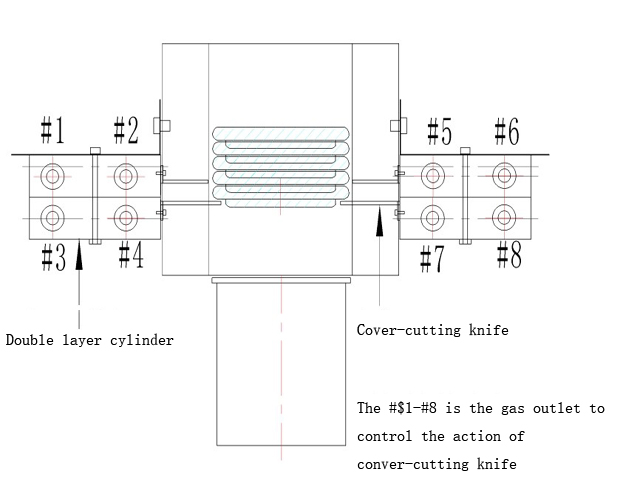

Deze apparatuur is uitgerust met de automatische foto-oog inspectieapparatuur, nadat het blik de positie bereikt, stuurt de foto-oog het inspectiesignaal naar het hoofdregelcircuit, dat de relevante signalen in overeenstemming met het ontwerp naar de dekselverlagingsapparatuur stuurt om relevante acties te regelen, om zo de automatische dekselverlagingsfunctie uit te voeren. De fysieke automatische dekselverlagingsapparatuur en het principe ervan zijn zoals weergegeven in de volgende afbeelding:

Hoe installeer ik de machine stap voor stap?

De eerste stap: Installeer de transportketting, controleer of deze na de installatie lineair is en goed vastzit

De tweede stap: Installeer de transportrails en pas deze aan om de blikjes frisdrank soepel te transporteren

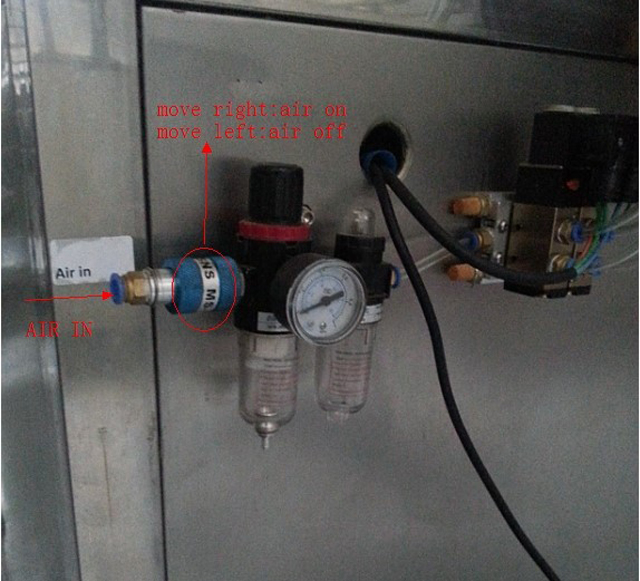

Nadat de apparatuur is ingeschakeld en de lucht is aangezet, kan deze eindelijk werken.

	De ketting van elk deel is verbonden en vastgezet met een pen (vergelijkbaar met de horlogeketting)
	De transportband zal de basis kruisen
	Het kettingbord van elk deel van de transportband is verbonden door de pen
	De schroeven kunnen worden afgesteld om de transportband strakker of losser te maken
	Nadat deze met de pen is verbonden, wordt deze vastgehamerd
	De transportband en de hoofdapparatuur zijn met twee schroeven verbonden en vastgezet
	De installatie van de transportrails
	De installatie en vaste inrichting van de rails

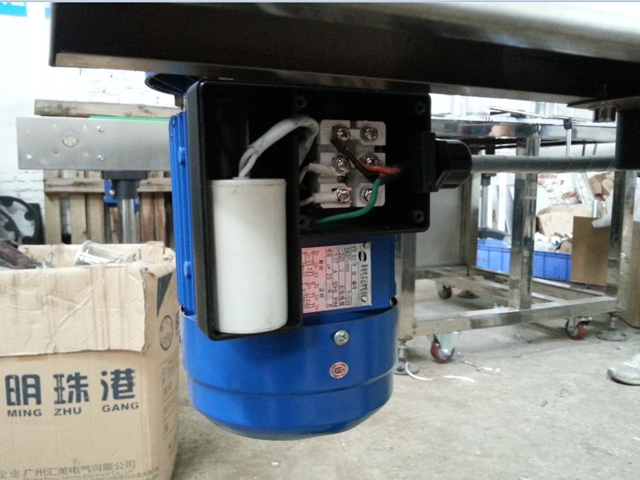

	Schakel de transportbandmotor in (sluit aan op de U1- en U2-aansluiting)
